جزئیات محصول:
|
| نام: | غلتک سوزنی جام کشیده | مواد بلبرینگ: | ورق فولادی ویژه ST12 یا St14 |
|---|---|---|---|
| نوع فنجان کشیده شده: | پایان ها را باز کنید | راه حل های آب بندی: | باز کن |
| روان کننده: | بدون | سوراخ روغن کاری: | بدون |
| عناصر نورد: | غلتک سوزنی با قفس فولادی | سیستم اندازه گیری: | اینچ |
| دمای عملیاتی: | -30 تا 120 درجه سانتی گراد | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | یاتاقان سوزنی sce108 با انتهای باز,بلبرینگ سوزنی فنجانی sce108,یاتاقان سوزنی شعاعی قفس فولادی |
||

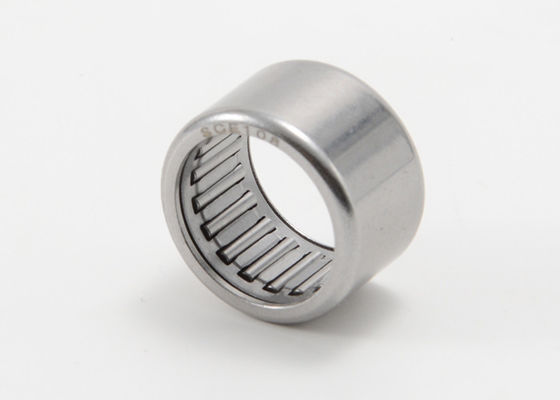

فنجان کشیده شده با سوزن غلتکی قفس فولادی با انتهای باز سری SCE108
بلبرینگ های سوزنی فنجانی کشیده شده دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را امکان پذیر می کند، زیرا برای قرار دادن بیرینگ به صورت محوری به شانه ها یا حلقه های محکم نیازی نیست.
MOUETTE مجموعه وسیعی از بلبرینگ های سوزنی فنجانی کشیده شده را عرضه می کند.این شامل:
علاوه بر طراحی با قفس، غلتک سوزنی فنجانی کشیده شده با انتهای باز نیز با مجموعه غلتکی سوزنی کامل موجود است.این سری ها دارای حداکثر تعداد غلتک های سوزنی هستند و بنابراین ظرفیت حمل بار بسیار بالایی را در یک پاکت طراحی بسیار کوچک ارائه می دهند.استفاده از آنها در سرعت های بالا محدود است.
MOUETTE میزهای تعویض بیشتری مانند بلبرینگ سوزنی skf، بلبرینگ سوزنی ntn، یاتاقان سوزنی ntn، بلبرینگ سوزنی iko، یاطاقان سوزنی تورینگتون، یاتاقان سوزنی کویو، بلبرینگ سوزنی تیمکن، یاتاقان سوزنی rbc و بلبرینگ سوزنی mcgill را ارائه می دهد.
جزئیات نوع SCE قفس فولادی قفس غلتکی با سوزن فنجانی کشیده شده:
| قطر شفت | نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
| کد بلبرینگ فعلی | کد بلبرینگ اصلی | Fw | D | سی | پویا | استاتیک | روغن | ||
| میلی متر | کیلوگرم | میلی متر | ن | دور در دقیقه | |||||
| 3.175 | SCE55 | 0.004 | 3.175 | 12.7 | 8.334 | ||||
| 3.97 | SCE 21/24TN | 3.97 | 7.15 | 6.35 | |||||
| 4.762 | SCE 34TN | 4.762 | 8.731 | 6.35 | |||||
|
6.35
|
SCE 47 | 0.004 | 6.35 | 11.112 | 11.13 | ||||
| SCE 49 | 6.35 | 11.112 | 14.287 | ||||||
| SCE 49PP | 6.35 | 11.112 | 14.29 | ||||||
| 7.938 | SCE 55 | قبل از میلاد 55 | 0.0032 | 7.938 | 12.7 | 7.938 | 2892 | 2625 | 29000 |
| SCE 56P | 0.006 | 7.938 | 12.7 | 9.52 | |||||
| SCE 57 | 0.006 | 7.938 | 12.7 | 11.11 | |||||
| SCE 59 | 0.003 | 7.938 | 12.7 | 14.29 | |||||
| 9.525 | SCE 65 | قبل از میلاد 65 | 0.004 | 9.525 | 14.288 | 7.94 | 2892 | 2417 | 25000 |
| SCE 66 | 0.006 | 9.525 | 14.288 | 9.52 | 3900 | 3950 | 29500 | ||
| SCE 68 | 0.0065 | 9.525 | 14.288 | 12.7 | |||||
| SCE 68K | 9.525 | 14.288 | 9.271 | ||||||
| SCE 69P | 0.007 | 9.525 | 14.288 | 14.29 | |||||
| SCE 69 | 0.004 | 9.525 | 14.288 | 14.29 | |||||
| SCE 610PP | 9.525 | 14.288 | 15.88 | 3900 | 3950 | 29500 | |||
| 11.112 | SCE 78 | 0.005 | 11.112 | 15.875 | 12.7 | 6400 | 7800 | 25000 | |
|
12.7
|
SCE 85 | 0.0047 | 12.7 | 17.462 | 7.94 | ||||
| SCE 86 | 0.006 | 12.7 | 17.462 | 9.52 | |||||
| SCE 86A | 0.007 | 12.7 | 17.462 | 9.52 | |||||
| SCE 87 | 0.006 | 12.7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | ||
| SCE 88 | 0.009 | 12.7 | 17.462 | 12.7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0.009 | 12.7 | 17.462 | 15.88 | 8811 | 12237 | 19000 | ||
| 14.288 | SCE 96 | 0.005 | 14.288 | 19.05 | 9.52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0.008 | 14.288 | 19.05 | 12.7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0.01 | 14.288 | 19.05 | 15.88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0.013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
| 15.875 | SCE 105 | 0.0075 | 15.875 | 20.638 | 7.94 | 4300 | 5200 | 17600 | |
| SCE 107-1/2 | 0.009 | 15.875 | 20.638 | 11.91 | 7100 | 10300 | 17600 | ||
| SCE108 | پیش از میلاد 108 | 0.01 | 15.875 | 20.638 | 12.7 | 8743 | 12015 | 16000 | |
| SCE109P | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0.011 | 15.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0.013 | 18.875 | 20.638 | 15.88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0.014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
| 17.462 | SCE118 | 0.014 | 17.462 | 22.225 | 12.7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0.016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 | ||
| 19.05 | SCE 128 | 0.013 | 19.05 | 25.4 | 12.7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19.05 | 34 | 14.5 | ||||||
| SCE 129P | 0.019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0.017 | 19.05 | 25.45 | 15.88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (P) | 0.018 | 19.05 | 25.4 | 17.46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0.021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19.05 | 25.4 | 22.22 | ||||||
| SCE 1216 | 0.030 | 19.05 | 25.4 | 25.4 | |||||
| 20.638 | SCE 1312 | 0.024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 | |
| 22.225 | SCE 146 | 0.013 | 22.225 | 28.575 | 9.52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
| SCE 148-OH | 0.019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
| SCE 1412 | 0.028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | ||
| SCE 1416 | 0.034 | 22.225 | 28.575 | 25.4 | 22100 | 38000 | 12600 | ||
| 25.4 | SCE 168 | 0.019 | 25.4 | 31.75 | 12.7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0.027 | 25.4 | 31.75 | 19.05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25.4 | 31.75 | 22.22 | ||||||
| SCE 1616 | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0.038 | 25.4 | 31.75 | 25.4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0.048 | 25.4 | 31.75 | 31.75 | |||||
| 28.575 | SCE 188 | 0.021 | 28.575 | 34.925 | 12.7 | 12905 | 20247 | 9000 | |
| SCE 1816 | پیش از میلاد 1816 | 0.04 | 28.575 | 34.925 | 25.4 | 25810 | 49395 | 9000 | |
| SCE 1820 | 0.053 | 28.575 | 34.925 | 31.75 | |||||
| 31.242 | SCE 2020A | 31.242 | 38.1 | 31.75 | |||||
| 31.75 | SCE 2010 | 0.03 | 31.75 | 38.1 | 15.88 | 21137 | 39605 | 8000 | |
| SCE 2012 | 0.037 | 31.75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | ||
| SCE 2016 | BCE2016 | 0.045 | 31.75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
| SCE 2020 | 0.056 | 31.75 | 38.1 | 31.75 | |||||
| 34.925 | SCE 228 | 0.025 | 34.925 | 41.275 | 12.7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0.039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0.058 | 34.925 | 41.275 | 25.4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0.081 | 34.925 | 41.275 | 31.75 | 34000 | 77000 | 8000 | ||
|
38.1
|
SCE 2416 | 0.083 | 38.1 | 47.625 | 25.4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0.105 | 38.1 | 47.625 | 31.75 | |||||
| 41.275 | SCE 2620 | 0.11 | 41.275 | 50.8 | 31.75 | 51000 | 97000 | 6800 | |
| 44.45 | SCE 2812 | 0.082 | 44.45 | 53.975 | 19.05 | 31500 | 55000 | 6300 | |
| SCE 2816 | BCE2816 | 0.115 | 44.45 | 53.975 | 25.4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0.163 | 44.45 | 53.975 | 38.1 | |||||
| 50.8 | SCE 3216 | 0.102 | 50.8 | 60.33 | 25.4 | ||||
| SCE 32 160OH | 50.8 | 60.38 | 25.4 | ||||||
| SCE 3220 | 0.140 | 50.8 | 60.325 | 31.75 | 55180 | 115700 | 5000 |
