جزئیات محصول:
|
| نام: | حلقه داخلی ماشینکاری شده | مواد: | فولاد با کیفیت بالا آلیاژی AISI52100 |
|---|---|---|---|
| قسمت شماره: | MI 10، MI 10 N، MI 12، MI12 N، MI14، MI 14 N، MI 16، MI 16 N، MI 20، MI 20 N، MI 24، MI 24 N | پرداخت سطح: | سطح فولادی بلبرینگ ماشینکاری شده خنثی |
| اینچ/متریک: | سری امپریال (اینچ). | نوع ساخت و ساز پایه: | از طریق حلقه های زمین دقیق سخت شده |
| شیار روغن کاری: | دارند | در حال پردازش: | ماشینکاری شده |
| برجسته: | یاتاقان توپ کرومی نژاد داخلی,بلبرینگ داخلی مسابقه MI 10 N,حلقه غلتک ماشینکاری شده |
||

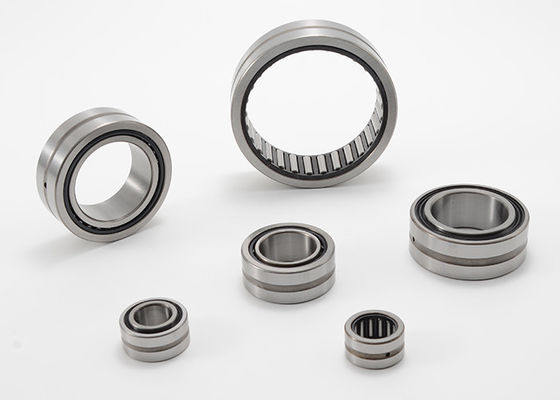

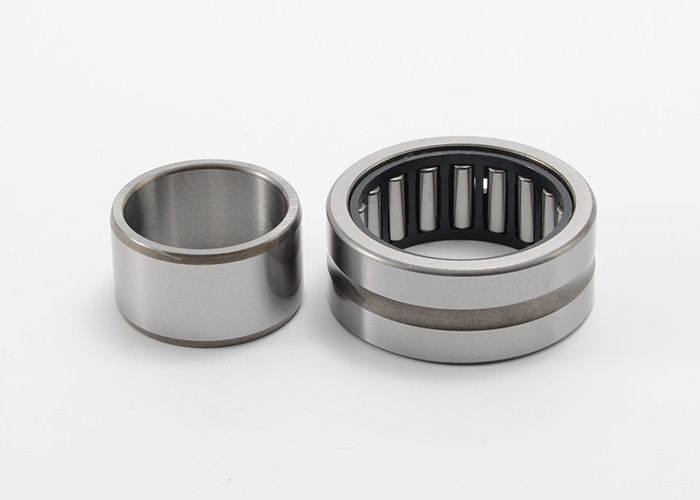

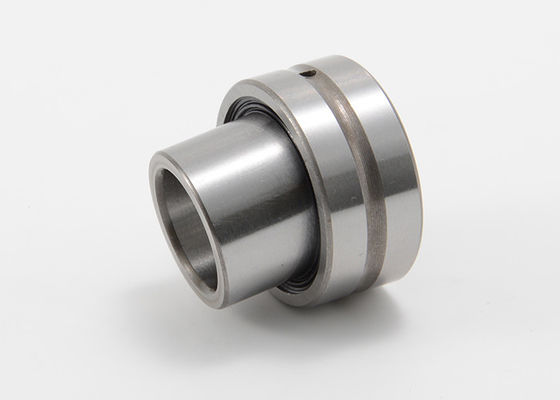

حلقه داخلی ماشینکاری شده از فولاد کروم برای بلبرینگ سوزنی، اندازه اینچ
حلقه داخلی ماشین کاری شده جزء اجزایی است که معمولا در مجموعه های بلبرینگ استفاده می شود.حلقه داخلی زمین دقیق زمانی که با یک شفت سخت نشده استفاده می شود، یک مسیر سخت شده برای غلتک ها فراهم می کند.این حلقه حاوی یک سوراخ روغن و شیار حلقوی برای روانکاری مجدد یاتاقان است و می تواند با یاتاقان های CAGEROL و GUIDEROL استفاده شود یا می توان از آن به عنوان بوش در کاربردهای یاتاقان ساده استفاده کرد.
هدف از یک حلقه داخلی ماشینکاری شده، ایجاد مسیری صاف و دقیق برای عناصر نورد است.تراز مناسب را تضمین می کند، اصطکاک را کاهش می دهد و انتقال موثر حرکت چرخشی یا خطی را امکان پذیر می کند.فرآیند ماشینکاری دقیق منجر به پرداخت سطحی با کیفیت بالا و دقت ابعادی می شود که به عملکرد کلی و طول عمر بلبرینگ کمک می کند.
حلقه های داخلی ماشینکاری شده اغلب در انواع مختلف یاتاقان ها از جمله بلبرینگ، غلتک و یاتاقان سوزنی استفاده می شود.آنها اجزای حیاتی در ماشین آلات و تجهیزات در صنایع مختلف مانند خودروسازی، هوافضا، ماشین آلات صنعتی و انتقال نیرو هستند.
مزایای استفاده از حلقه داخلی ماشینکاری شده شامل بهبود ظرفیت باربری، افزایش دقت چرخشی و کاهش سایش و پارگی است.ماشینکاری دقیق امکان توزیع بهتر بارها، کاهش غلظت تنش و عملکرد روانتر یاتاقان را فراهم می کند.
MOUETTE میزهای مبادله ای بیشتری را ارائه می دهد، مانند حلقه های داخلی ماشین کاری شده mcgill، حلقه های داخلی ina، حلقه های داخلی کویو، مسابقه داخلی تورینگتون، حلقه داخلی skf.
ما بوش داخلی استاندارد و سفارشی را در فولاد با کیفیت بالا آلیاژی 100Cr6، فولاد ضد زنگ 440C ارائه می دهیم.
مشخصات سری MI حلقه داخلی یاتاقان غلتکی ماشینکاری شده اینچ اندازه:
| حلقه داخلی | A (BORE DIA.) | B (OD داخلی) | دبلیو | اچ | R MAX. | ||
| قسمت شماره | NOM. | به من. | NOM. | به من. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | 0.025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | 0.025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | 0.025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | 0.040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | 0.040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | 0.040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | 0.040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | 0.040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | 0.040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 0.040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 0.040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 0.040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | 0.040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | 0.040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 0.040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 0.040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | 0.040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | 060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | 060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | 060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | 060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | 060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | 060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | 060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | 060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | 060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | 0.080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | 0.080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 0.080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | 0.080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | 0.080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | 0.080 |
| MI-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | 0.080 |
| MI-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | 0.080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | 0.080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | 0.080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | 100 |
| MI-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | 100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | 100 |
| MI-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | 100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | 100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | 100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | 100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | 100 |
| MI-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | 100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | 100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | 100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
تمامی سایزها بر حسب اینچ می باشد.
برای اطلاعات بیشتر در مورد قابلیت های باربری خارج از پیشنهاد استاندارد ما، لطفاً تماس بگیریدsales@mouettemachinery.com
