جزئیات محصول:
|
| نام: | حلقه های داخلی برای یاطاقان غلتکی سوزنی نوع پوسته | مواد: | بلبرینگ فولاد 100Cr6 / GCr15 |
|---|---|---|---|
| محدوده اندازه: | دیا شفت. 7-60 میلی متر | متریک/اینچ: | متریک |
| شیار روغن کاری: | خیر | کاربرد: | حلقه های داخلی برای غلتک سوزنی نوع پوسته |
| برجسته: | حلقه داخلی بلبرینگ IRT,حلقه داخلی غلتکی سوزنی کرومی,حلقه داخلی غلتکی سوزن MI 10 N |
||

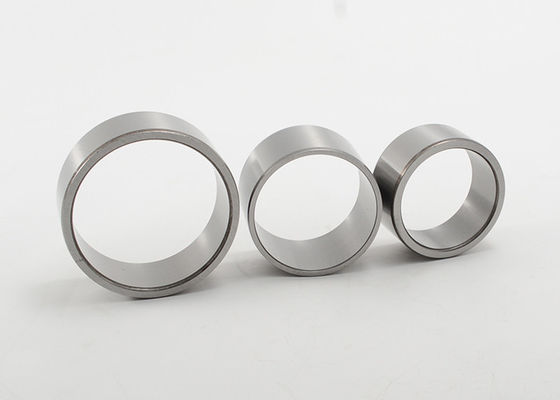

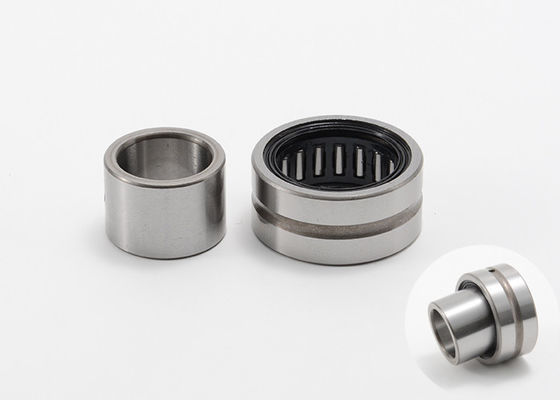

حلقه های داخلی برای غلتک سوزنی نوع پوسته IRT4520 IRT5550 IRT6050
حلقه های داخلی برای غلتک سوزنی نوع پوسته
این حلقه‌ها به گونه‌ای طراحی شده‌اند که سطحی بادوام برای غلتک‌های سوزنی پوسته‌ای با راه‌های مسابقه غیرماشینکاری شده فراهم کنند.حلقه های داخلی سری IRT نوع متریک با قطر شفت از 7 تا 60 میلی متر و قطر شفت سری IRB از نوع اینچ از 5/16 تا 2½ اینچ در دسترس هستند.
ما حلقه های داخلی استاندارد و سفارشی را در فولاد با کیفیت بالا آلیاژی 100Cr6 و فولاد ضد زنگ 440C ارائه می دهیم.
حلقه های داخلی متریک برای بلبرینگ های غلتکی سوزنی نوع پوسته مشخصات سری IRT:
|
شفت قطراتر |
یاتاقان تعیین |
جرم تقریبا |
ابعاد مرزی | ||
| د | اف | ب | |||
| میلی متر | g | میلی متر | |||
| 42 | IRT424720 | 42 | 47 | 20 | |
| IRT424730 | 42 | 47 | 30 | ||
| IRT424830 | 42 | 48 | 30 | ||
| 45 | IRT4512 | 36 | 45 | 50 | 12.5 |
| IRT4515 | 44.5 | 45 | 50 | 15.5 | |
| IRT455020 | 45 | 50 | 20 | ||
| IRT4520 | 59 | 45 | 50 | 20.5 | |
| IRT455025 | 45 | 50 | 25 | ||
| IRT4525 | 73 | 45 | 50 | 25.5 | |
| IRT455030 | 45 | 50 | 30 | ||
| IRT4530 | 87.5 | 45 | 50 | 30.5 | |
| IRT455035 | 45 | 50 | 35 | ||
| IRT4540 | 116 | 45 | 50 | 40.5 | |
| IRT4545 | 131 | 45 | 50 | 45.5 | |
| IRT455222 | 45 | 52 | 22 | ||
| IRT455240 | 45 | 52 | 40 | ||
| IRT455522 | 45 | 55 | 22 | ||
| IRT455540 | 45 | 55 | 40 | ||
| 48 | IRT485540 | 48 | 55 | 40 | |
| 50 | IRT505520 | 50 | 55 | 20 | |
| IRT5020-1 | 65 | 50 | 55 | 20.5 | |
| IRT505525 | 50 | 55 | 25 | ||
| IRT5025-1 | 81 | 50 | 55 | 25.5 | |
| IRT505530 | 50 | 55 | 30 | ||
| IRT5030-1 | 96.5 | 50 | 55 | 30.5 | |
| IRT505535 | 50 | 55 | 35 | ||
| IRT505540 | 50 | 55 | 40 | ||
| IRT5040-1 | 128 | 50 | 55 | 40.5 | |
| IRT505545 | 50 | 55 | 45 | ||
| IRT5045-1 | 144 | 50 | 55 | 45.5 | |
| IRT505550 | 50 | 55 | 50 | ||
| IRT5050-1 | 160 | 50 | 55 | 50.5 | |
| IRT505822 | 50 | 58 | 22 | ||
| IRT505830 | 50 | 58 | 30 | ||
| IRT505840 | 50 | 58 | 40 | ||
| IRT505845 | 50 | 58 | 45 | ||
| IRT506025 | 50 | 60 | 25 | ||
| IRT5025 | 169 | 50 | 60 | 25.5 | |
| IRT506028 | 50 | 60 | 28 | ||
| IRT506030 | 50 | 60 | 30 | ||
| 50 | IRT5030 | 205 | 50 | 60 | 30.5 |
| IRT506040 | 50 | 60 | 40 | ||
| IRT5040 | 270 | 50 | 60 | 40.5 | |
| IRT506045 | 50 | 60 | 45 | ||
| IRT506050 | 50 | 60 | 50 | ||
| 54 | IRT546345 | 54 | 63 | 45 | |
| 55 | IRT556025 | 55 | 60 | 25 | |
| IRT556030 | 55 | 60 | 30 | ||
| IRT556035 | 55 | 60 | 35 | ||
| IRT556238 | 55 | 62 | 38 | ||
| IRT556325 | 55 | 63 | 25 | ||
| IRT556345 | 55 | 63 | 45 | ||
| IRT556525 | 55 | 65 | 25 | ||
| IRT556528 | 55 | 65 | 28 | ||
| IRT556530 | 55 | 65 | 30 | ||
| IRT556545 | 55 | 65 | 45 | ||
| IRT556550 | 55 | 65 | 50 | ||
| IRT556560 | 55 | 65 | 60 | ||
| 60 | IRT606825 | 60 | 68 | 25 | |
| IRT606834 | 60 | 68 | 34 | ||
| IRT606835 | 60 | 68 | 35 | ||
| IRT606845 | 60 | 68 | 45 | ||
| IRT607025 | 60 | 70 | 25 | ||
| IRT607028 | 60 | 70 | 28 | ||
| IRT607030 | 60 | 70 | 30 | ||
| IRT607040 | 60 | 70 | 40 | ||
| IRT607045 | 60 | 70 | 45 | ||
| IRT607050 | 60 | 70 | 50 | ||
| IRT607060 | 60 | 70 | 60 | ||
| 65 | IRT657225 | 65 | 72 | 25 | |
| IRT657235 | 65 | 72 | 35 | ||
| IRT657325 | 65 | 73 | 25 | ||
| IRT657335 | 65 | 73 | 35 | ||
| IRT657528 | 65 | 75 | 28 | ||
| IRT657530 | 65 | 75 | 30 | ||
| IRT657535 | 75 | 75 | 35 | ||
| IRT657560 | 75 | 75 | 60 | ||
| 70 | IRT708025 | 70 | 80 | 25 | |
| IRT708030 | 70 | 80 | 30 |
| 70 | IRT708035 | 70 | 80 | 35 | |
| IRT708040 | 70 | 80 | 40 | ||
| IRT708050 | 70 | 80 | 50 | ||
| IRT708054 | 70 | 80 | 54 | ||
| IRT708060 | 70 | 80 | 60 | ||
| 75 | IRT758345 | 75 | 83 | 45 | |
| IRT758525 | 75 | 85 | 25 | ||
| IRT758530 | 75 | 85 | 30 | ||
| IRT758535 | 75 | 85 | 35 | ||
| IRT758554 | 75 | 85 | 54 | ||
| IRT759032 | 75 | 90 | 32 | ||
| 80 | IRT809025 | 80 | 90 | 25 | |
| IRT809030 | 80 | 90 | 30 | ||
| IRT809035 | 80 | 90 | 35 | ||
| IRT809040 | 80 | 90 | 40 | ||
| IRT809054 | 80 | 90 | 54 | ||
| 85 | IRT859526 | 85 | 95 | 26 | |
| IRT859536 | 85 | 95 | 36 | ||
| IRT859545 | 85 | 95 | 45 | ||
| IRT8510035 | 85 | 100 | 35 | ||
| 90 | IRT9010026 | 90 | 100 | 26 |
حلقه های داخلی اینچی برای بلبرینگ های غلتکی سوزنی نوع پوسته مشخصات سری IRB:
|
شفت قطراتر |
یاتاقان تعیین |
جرم تقریبا |
ابعاد مرزی | ||
| د | اف | ب | |||
| میلی متر | g | میلی متر | |||
| 9.525 | IRB68 | 9.525 | 14.288 | 12.95 | |
| 12.7 | IRB812 | 12.7 | 17.462 | 19.3 | |
| IRB812-1 | 12.7 | 19.05 | 19.3 | ||
| 15.875 | IRB1012 | 15.875 | 22.225 | 19.3 | |
| 20 | IRB121616 | 20 | 25.4 | 25.65 | |
| 22.225 | IRB1416 | 22.225 | 28.575 | 25.65 | |
| 28.575 | IRB1820 | 28.575 | 34.925 | 32 | |
| 31.75 | IRB2020 | 31.75 | 38.1 | 32 |
