جزئیات محصول:
|
| نام: | حلقه داخلی فولاد کروم برای غلتک سوزنی نوع پوسته | مواد: | فولاد با کیفیت بالا آلیاژی 100Cr6 |
|---|---|---|---|
| قسمت شماره: | IRT3020، IRT404520، IRT405040 | پایان سطح: | سطح ماشینکاری شده |
| محدوده اندازه: | قطر شفت از 7 تا 60 میلی متر | نوع ساخت و ساز پایه: | حلقه های داخلی عملیات حرارتی و آسیاب شده |
| شیار روغن کاری: | خیر | در حال پردازش: | ماشینکاری شده |
| برجسته: | نژاد داخلی IRT و نژاد یاتاقان خارجی,نژاد داخلی کروم و نژاد یاتاقان بیرونی,حلقه یاتاقان داخلی MI 10 N |
||

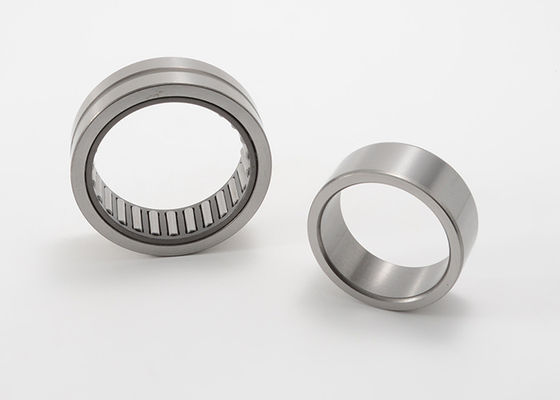

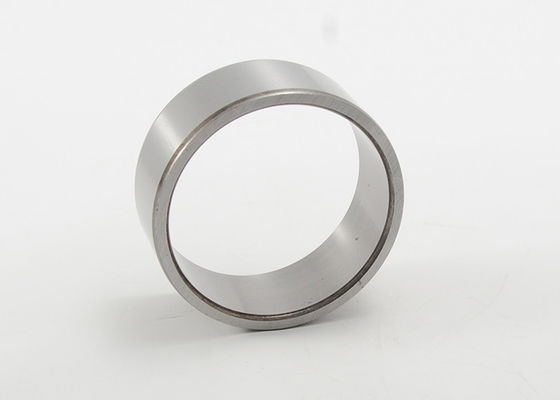

حلقه داخلی فولاد کروم برای غلتک سوزنی نوع پوسته IRT3020 IRT404520
حلقه‌های داخلی را می‌توان با رولبرینگ‌های سوزنی از نوع پوسته یا ماشینکاری شده مختلف ادغام کرد تا بدون نگرانی در مورد سایش زودرس شفت، پشتیبانی خوبی از غلتک ایجاد کند.ما حلقه‌های داخلی خود را تا حد تحمل‌های محکم، عملیات حرارتی و آسیاب می‌کنیم تا مسیرهای سخت و سختی را برای کاربردهایی ایجاد کنیم که در آنها نمی‌توان سطوح شفت را با یک ویژگی سختی یا زبری خاص ساخت.آنها یک جایگزین اقتصادی برای بوش هستند زیرا نیازی به ماشینکاری اضافی ندارند.حلقه های داخلی عریض نیز برای قرار دادن شفت هایی که به صورت محوری حرکت می کنند یا آب بندی هایی که در مجاورت یاتاقان ها هستند در دسترس هستند.
حلقه های داخلی سری IRT برای غلتک سوزنی نوع پوسته
این حلقه‌ها به گونه‌ای طراحی شده‌اند که سطحی بادوام برای غلتک‌های سوزنی پوسته‌ای با راه‌های مسابقه غیرماشینکاری شده فراهم کنند.حلقه های داخلی سری IRT نوع متریک با قطر شفت از 7 تا 60 میلی متر در دسترس هستند.
حلقه داخلی فولاد کروم ماشینکاری شده برای بلبرینگ های غلتکی سوزنی نوع پوسته مشخصات سری IRT:
|
شفت قطر- اتر |
یاتاقان تعیین |
جرم تقریبا |
ابعاد مرزی | ||
| د | اف | ب | |||
| میلی متر | g | میلی متر | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19.1 | 22 | 26 | 16.5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20.5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20.5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55.5 | 22 | 28 | 30.5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26.5 | 25 | 29 | 20.5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30.5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25.5 | 25 | 30 | 15.5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20.5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42.5 | 25 | 30 | 25.5 | |
| IRT2526-1 | 44 | 25 | 30 | 26.5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50.5 | 25 | 30 | 30.5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38.5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29.5 | 28 | 32 | 20.5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30.5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24.5 | 30 | 35 | 12.5 |
| IRT3015 | 30.5 | 30 | 35 | 15.5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20.5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25.5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30.5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42.5 | 32 | 37 | 20.5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63.5 | 32 | 37 | 30.5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39.5 | 32 | 38 | 15.5 | |
| IRT3220-1 | 52 | 32 | 38 | 20.5 | |
| IRT3225-1 | 64.5 | 32 | 38 | 25.5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77.5 | 32 | 38 | 30.5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45.5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46.5 | 35 | 40 | 20.5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25.5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91.5 | 35 | 40 | 40.5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52.5 | 40 | 45 | 20.5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65.5 | 40 | 45 | 25.5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78.5 | 40 | 45 | 30.5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40.5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
