جزئیات محصول:
|
| نام: | یاطاقان غلتکی استوانه ای کامل 3 ردیفی با مکان یابی متریک | دسته بندی: | غلتک استوانه ای چند ردیف سری SL11 |
|---|---|---|---|
| طراحی پایه: | یافتن | مواد: | فولاد کروم 100Cr6، GCr15، AISI 52100 |
| اندازه: | سری متریک | آب بندی: | باز کن |
| محدوده اندازه: | شافت d سایز از 70 تا 200 میلی متر | ویژگی: | سه ردیف |
| نوع قفس: | FC - مکمل کامل، بدون قفس | دقت، درستی: | دقت استاندارد |
| برجسته: | یاطاقان چرخشی سه ردیفه غلتک کامل,مکان یابی غلتک سه ردیفه,غلتک متریک SL11 922 |
||

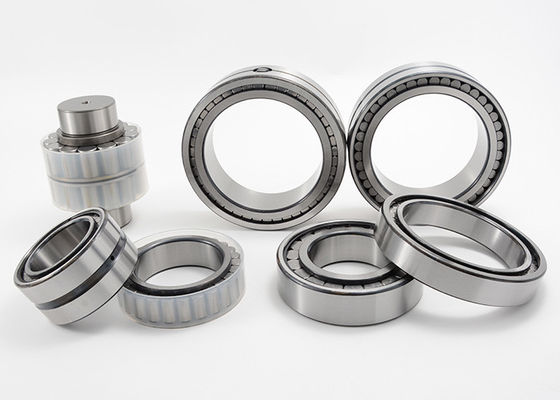

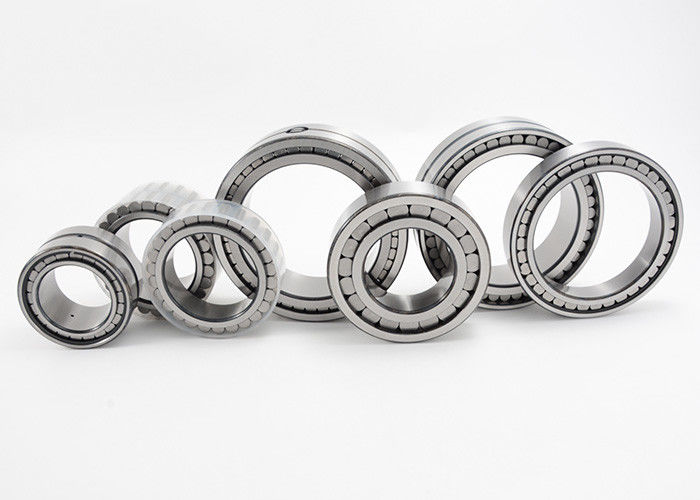

3 ردیف کامل یاطاقان غلتکی استوانه ای محل متریک SL11 922 SL11 936
یاطاقان غلتکی استوانه ای کامل دارای حلقه های بیرونی و داخلی جامد همراه با غلتک های استوانه ای هدایت دنده هستند.از آنجایی که این یاتاقان‌ها دارای بیشترین تعداد ممکن المان‌های نورد هستند، ظرفیت حمل بار شعاعی بسیار بالایی دارند، استحکام بالایی دارند و برای طراحی‌های به خصوص فشرده مناسب هستند.با این حال، به دلیل شرایط سینماتیکی، سرعت بالایی را که در هنگام استفاده از غلتک استوانه ای با قفس ممکن است، به دست نمی آورند.
خواص محصول:
| منفذ | ج - سوراخ استوانه ای |
| مهر | بدون مهر |
| نوع قفس | FC - مکمل کامل، بدون قفس |
| اصلاح خارجی | بدون تغییر خارجی |
| پخش داخلی شعاعی | Cn نرمال پخش داخلی |
| دقت، درستی | دقت استاندارد |
| تثبیت حرارتی | بدون تثبیت حرارتی - مناسب برای دمای کارکرد از -30 درجه سانتیگراد تا +120 درجه سانتیگراد |
MOUETTE میزهای تعویض بیشتری، غلتک استوانه‌ای fag، غلتک استوانه‌ای nsk، غلتک استوانه‌ای timken، غلتک استوانه‌ای را ارائه می‌دهد.
مشخصات سری SL11 یاتاقان غلتکی استوانه ای کامل مکمل سه ردیفه متریک:
| کد بلبرینگ | ابعاد | رتبه بندی پایه بارگذاری | محدود کردن سرعت | جرم | ||||||||
| د | دی | ب | rmin | سی | d1 | D1 | دین | آمار | محدود کردن سرعت | مرجع.سرعت | ||
| Cr | کور | nG | nB | |||||||||
| میلی متر | KN | دور در دقیقه | کیلوگرم | |||||||||
| SL11 914 | 70 | 100 | 44 | 1 | 15 | 83 | 87 | 142 | 265 | 3800 | 2800 | 1.15 |
| SL11 916 | 80 | 110 | 44 | 1 | 15 | 92 | 96 | 150 | 300 | 3400 | 2500 | 1.29 |
| SL11 918 | 90 | 125 | 52 | 1.1 | 17.5 | 103 | 110 | 205 | 425 | 3000 | 2100 | 2 |
| SL11 920 | 100 | 140 | 59 | 1.1 | 20 | 116.5 | 124.5 | 260 | 550 | 2700 | 1800 | 2.9 |
| SL11 922 | 110 | 150 | 59 | 1.1 | 20 | 125 | 133.5 | 270 | 600 | 2500 | 1600 | 3.15 |
| SL11 924 | 120 | 165 | 66 | 1.1 | 22.5 | 139 | 148 | 305 | 660 | 2300 | 1500 | 4.3 |
| SL11 926 | 130 | 180 | 73 | 1.5 | 25 | 149.5 | 159.5 | 355 | 770 | 2100 | 1300 | 5.75 |
| SL11 928 | 140 | 190 | 73 | 1.5 | 25 | 160 | 170 | 370 | 830 | 2000 | 1300 | 6.1 |
| SL11 930 | 150 | 210 | 88 | 2 | 30 | 171.5 | 186.5 | 560 | 1230 | 1800 | 1100 | 9.7 |
| SL11 932 | 160 | 220 | 88 | 2 | 30 | 185 | 199.5 | 580 | 1330 | 1700 | 1000 | 10.2 |
| SL11 934 | 170 | 230 | 88 | 2 | 30 | 194 | 208.5 | 600 | 1390 | 1600 | 950 | 10.8 |
| SL11 936 | 180 | 250 | 101 | 2 | 34.5 | 206 | 223.5 | 780 | 1810 | 1500 | 850 | 15.7 |
| SL11 938 | 190 | 260 | 101 | 2 | 34.5 | 216 | 233 | 800 | 1900 | 1400 | 800 | 16.4 |
| SL11 940 | 200 | 280 | 116 | 2.1 | 40 | 231 | 251.5 | 940 | 2220 | 1400 | 750 | 22.8 |
