جزئیات محصول:
|
| نام: | غلتک استوانه ای دو ردیفه نیمه موقعیت | نوع مته: | سر راست |
|---|---|---|---|
| تعداد ردیف ها: | 2 | نوع بلبرینگ: | رولبرینگ استوانه ای |
| جداسازی حلقه: | غیر قابل تفکیک | آب بندی: | باز کن |
| ترخیص داخلی: | C0 | محدوده دمای عملیاتی: | -30 تا +120 درجه سانتیگراد |
| پایان/پوشش: | بدون پوشش | مواد قفس: | مجموعه غلتکی کامل، بدون قفس |
| برجسته: | غلتک استوانه ای دو ردیفه کامل مکمل,غلتک دو ردیفه استوانه ای SL185007,رولبرینگ باز SL185030 |
||

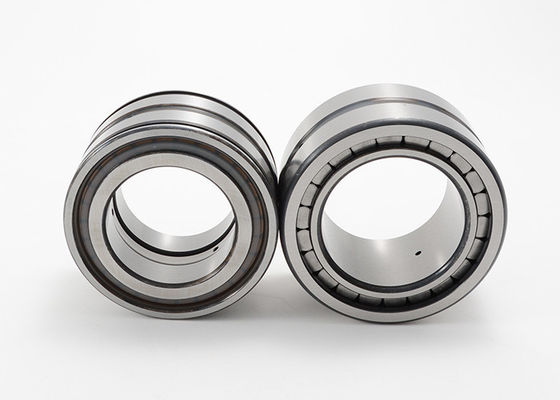

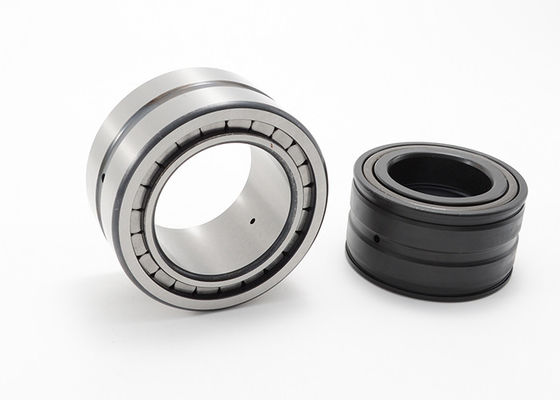

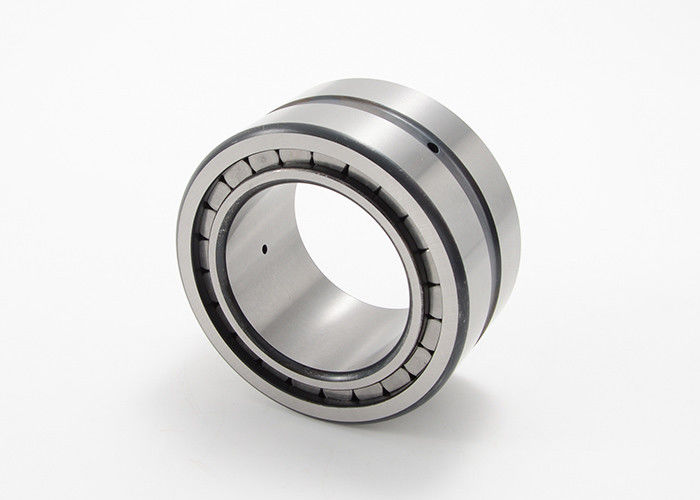

بلبرینگ غلتکی استوانه ای دو ردیفه نیمه مکان یابی کامل SL185007 SL185030
مجموعه غلتکی کامل، دو ردیفه، بلبرینگ نیمه مکان یابی، 1 دنده در حلقه بیرونی، 3 دنده در حلقه داخلی، نوع SL18
یاطاقان غلتکی استوانه ای کامل دارای حلقه های بیرونی و داخلی جامد همراه با غلتک های استوانه ای هدایت دنده هستند.از آنجایی که این یاتاقان‌ها دارای بیشترین تعداد ممکن المان‌های نورد هستند، ظرفیت حمل بار شعاعی بسیار بالایی دارند، استحکام بالایی دارند و برای طراحی‌های به خصوص فشرده مناسب هستند.با این حال، به دلیل شرایط سینماتیکی، سرعت بالایی را که در هنگام استفاده از غلتک استوانه ای با قفس ممکن است، به دست نمی آورند.
این رولبرینگ های استوانه ای در طرح باز و بدون مهر و موم عرضه می شوند.بنابراین هنگامی که این یاتاقان ها به بیرون فرستاده می شوند، آنها را روغن کاری نمی کنند.اما آنها را می توان با روغن یا گریس از طریق سطوح انتهایی روغن کاری کرد.
نکات محصول: لطفاً مشخصات محصول را برای شماره قطعه SL185007 روی غلتک استوانه ای - دو ردیفه، نیمه مکان، کامل، سری SL1850 به شرح زیر بررسی کنید:
|
کد بلبرینگ |
ابعاد | در حال بارگذاری رتبه بندی | محدود کردن سرعت | جرم | |||||||||||
| د | دی | ب | d1 | D1 | E | سی | س | rmin | دین | آمار | بار حد خستگی | محدود کردن سرعت | سرعت مرجع | ||
| Cr | C0r | کور | nG | nB | |||||||||||
| میلی متر | KN | دور در دقیقه | کیلوگرم | ||||||||||||
| SL185004 | 20 | 42 | 30 | 28.4 | 33.3 | 36.81 | 15 | 1 | 0.6 | 47.5 | 53 | 8.9 | 10500 | 7400 | 0.2 |
| SL185005 | 25 | 47 | 30 | 34.5 | 39 | 42.51 | 15 | 1 | 0.6 | 54 | 65 | 11.1 | 8900 | 6000 | 0.23 |
| SL185006 | 30 | 55 | 34 | 40 | 45.3 | 49.6 | 17 | 1.5 | 1 | 70 | 86 | 15 | 7600 | 5300 | 0.35 |
| SL185007 | 35 | 62 | 36 | 44.9 | 51.2 | 55.52 | 18 | 1.5 | 1 | 85 | 109 | 18.8 | 6700 | 4750 | 0.46 |
| SL185008 | 40 | 68 | 38 | 50.5 | 57.2 | 61.74 | 19 | 1.5 | 1 | 101 | 136 | 22.4 | 6000 | 4200 | 0.56 |
| SL185009 | 45 | 75 | 40 | 55.3 | 62.6 | 66.85 | 20 | 1.5 | 1 | 108 | 151 | 24.9 | 5500 | 3950 | 0.71 |
| SL185010 | 50 | 80 | 40 | 59.1 | 67.6 | 72.33 | 20 | 1.5 | 1 | 131 | 184 | 30 | 5100 | 3450 | 0.76 |
| SL185011 | 55 | 90 | 46 | 68.5 | 78.7 | 83.54 | 23 | 1.5 | 1.1 | 179 | 270 | 45 | 4400 | 2900 | 1.16 |
| SL185012 | 60 | 95 | 46 | 71.7 | 81.9 | 86.74 | 23 | 1.5 | 1.1 | 184 | 280 | 47.5 | 4200 | 2800 | 1.24 |
| SL185013 | 65 | 100 | 46 | 78.1 | 88.3 | 93.09 | 23 | 1.5 | 1.1 | 194 | 310 | 52 | 3900 | 2500 | 1.32 |
| SL185014 | 70 | 110 | 54 | 81.5 | 95.7 | 100.28 | 27 | 3 | 1.1 | 229 | 340 | 59 | 3650 | 2650 | 1.85 |
| SL185015 | 75 | 115 | 54 | 89 | 102.9 | 107.9 | 27 | 3 | 1.1 | 242 | 375 | 65 | 3400 | 2370 | 1.93 |
| SL185016 | 80 | 125 | 60 | 95 | 111.7 | 117.4 | 30 | 3.5 | 1.1 | 295 | 450 | 62 | 3150 | 2320 | 2.59 |
| SL185017 | 85 | 130 | 60 | 99 | 116.1 | 121.95 | 30 | 3.5 | 1.1 | 305 | 470 | 64 | 3000 | 2210 | 2.72 |
| SL185018 | 90 | 140 | 67 | 106.1 | 124.5 | 130.65 | 33.5 | 4 | 1.5 | 355 | 560 | 76 | 2800 | 2140 | 3.62 |
| SL185020 | 100 | 150 | 67 | 115.7 | 134 | 140.2 | 33.5 | 4 | 1.5 | 375 | 610 | 81 | 2600 | 1930 | 3.94 |
| SL185022 | 110 | 170 | 80 | 127.3 | 149.3 | 156.7 | 40 | 5 | 2 | 490 | 790 | 104 | 2350 | 1730 | 6.32 |
| SL185024 | 120 | 180 | 80 | 138.8 | 160.7 | 168.15 | 40 | 5 | 2 | 520 | 870 | 111 | 2170 | 1530 | 6.77 |
| SL185026 | 130 | 200 | 95 | 148.6 | 175.5 | 184.4 | 47.5 | 5 | 2 | 740 | 1220 | 158 | 2000 | 1340 | 10.2 |
| SL185028 | 140 | 210 | 95 | 162.6 | 189.5 | 198.4 | 47.5 | 5 | 2 | 780 | 1340 | 169 | 1840 | 1180 | 11.1 |
| SL185030 | 150 | 225 | 100 | 170 | 198 | 207.45 | 50 | 6 | 2 | 810 | 1400 | 175 | 1760 | 1150 | 13.3 |
| SL185032 | 160 | 240 | 109 | 184.8 | 215.8 | 224.8 | 54.5 | 6 | 2.1 | 930 | 1610 | 199 | 1620 | 1030 | 16.8 |
| SL185034 | 170 | 260 | 122 | 198 | 232.7 | 242.85 | 61 | 6 | 2.1 | 1200 | 2110 | 260 | 1510 | 900 | 22.5 |
| SL185036 | 180 | 280 | 136 | 212.2 | 249.4 | 260.22 | 68 | 8 | 2.1 | 1390 | 2480 | 300 | 1410 | 820 | 29.9 |
| SL185038 | 190 | 290 | 136 | 221.8 | 259 | 269.76 | 68 | 8.2 | 2.1 | 1430 | 2600 | 310 | 1350 | 770 | 31.3 |
| SL185040 | 200 | 310 | 150 | 236.6 | 276.2 | 287.75 | 75 | 8.9 | 2.1 | 1630 | 3000 | 355 | 1270 | 710 | 40.4 |
| SL185044 | 220 | 340 | 160 | 254.6 | 297.8 | 312.2 | 80 | 9 | 3 | 1980 | 3650 | 420 | 1170 | 630 | 51.6 |
| SL185048 | 240 | 360 | 160 | 277.5 | 322.1 | 335.1 | 80 | 9 | 3 | 2080 | 4000 | 445 | 1080 | 550 | 55.2 |
| SL185052 | 260 | 400 | 190 | 304 | 359.7 | 375.97 | 95 | 11.3 | 4 | 2750 | 5000 | 560 | 980 | 490 | 82.6 |
| SL185056 | 280 | 420 | 190 | 318.3 | 374.1 | 390.3 | 95 | 11.3 | 4 | 2850 | 5300 | 580 | 940 | 460 | 88 |
| SL185060-TB | 300 | 460 | 218 | 353.6 | 413.6 | 433.6 | 109 | 12.5 | 4 | 3450 | 6600 | 650 | 840 | 395 | 124 |
| SL185064-TB | 320 | 480 | 218 | 369.5 | 431.5 | 449.5 | 109 | 12.5 | 4 | 3550 | 6900 | 680 | 810 | 375 | 128.4 |
| SL185068-TB | 340 | 520 | 243 | 396 | 465.5 | 485.65 | 121.5 | 14.3 | 5 | 4250 | 8300 | 800 | 750 | 355 | 178 |
| SL185072-TB | 360 | 540 | 243 | 413.8 | 481 | 503.45 | 121.5 | 14 | 5 | 4400 | 8700 | 820 | 720 | 320 | 178 |
| SL185076-TB | 380 | 560 | 243 | 432 | 499 | 521.25 | 121.5 | 14.1 | 5 | 4450 | 8900 | 850 | 700 | 305 | 196.5 |
