جزئیات محصول:
|
| نام: | بلبرینگ غلتک استوانه ای کامل مکمل تک ردیفه | نوع بلبرینگ: | مکمل کامل، سری SL1830 |
|---|---|---|---|
| تعداد ردیف ها: | 1 | مواد بلبرینگ: | فولاد کروم 100Cr6، GCr15، AISI 52100 |
| اینچ/متریک: | متریک | آب بندی: | باز کن |
| طراحی بلبرینگ: | حلقه بیرونی قابل جابجایی - فلنج دار | نوع قفس: | مکمل کامل، بدون قفس |
| پخش داخلی شعاعی: | بازی داخلی معمولی | تثبیت حرارتی: | بدون تثبیت حرارتی - درجه حرارت تا 120 درجه سانتیگراد |
| برجسته: | غلتک تک ردیفه کامل,غلتک تک ردیفه SL183020,تک ردیفه sl183012 |
||

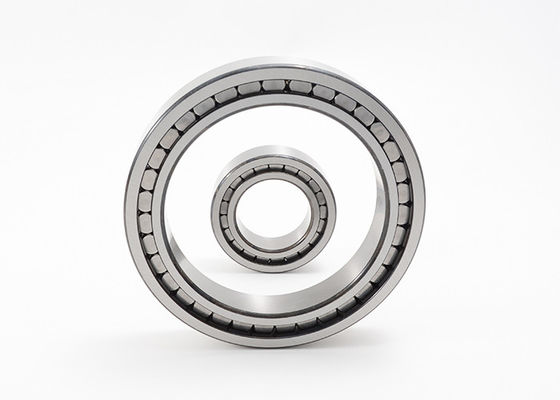

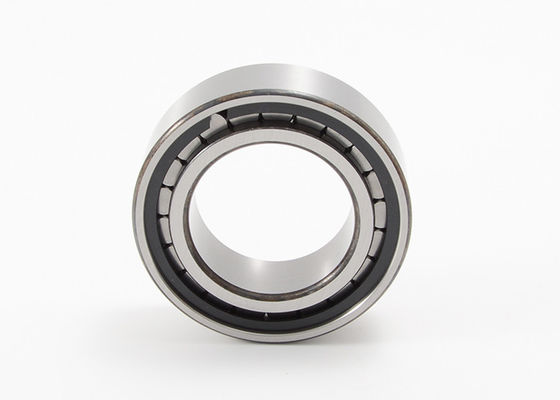

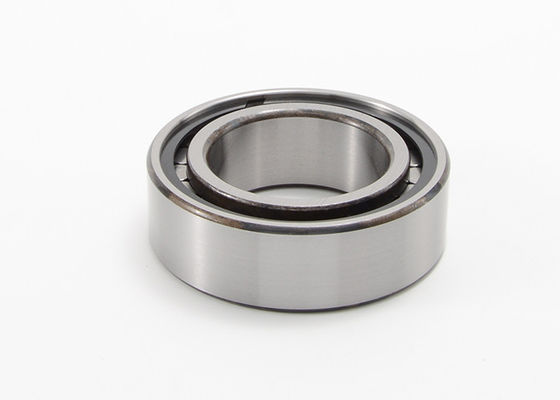

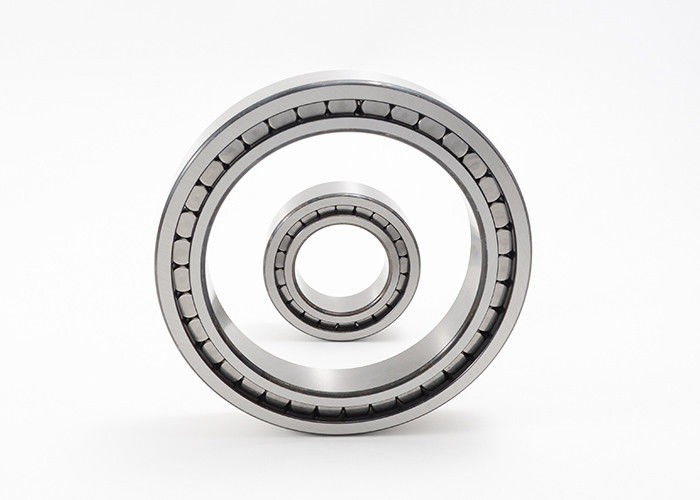

غلتک تک ردیفی کامل مکمل استوانه ای SL183012 SL183020 SL183036
یاتاقان غلتکی استوانه ای SL183012 یک یاتاقان سیلندر تک ردیفه و تمام مکمل است.این نوع بلبرینگ دارای یک حلقه بیرونی و داخلی جامد و تعداد غلتک‌های استوانه‌ای بالایی است.این غلتک ها بین دنده های حلقه ها هدایت می شوند.از آنجایی که قفس وجود ندارد، می توان از حداکثر تعداد رول استفاده کرد.در نتیجه، این بلبرینگ ها می توانند بارهای شعاعی بسیار بالایی را تحمل کنند.با این حال، حداکثر سرعت کمتر از سرعت رولبرینگ های استوانه ای با قفس است.رولبرینگ های استوانه ای تک ردیفه تمام مکمل نیز می توانند نیروهای محوری را در یک جهت پشتیبانی کنند.آنها به عنوان یاتاقان های پشتیبانی استفاده می شوند.یاتاقان های پشتیبانی امکان جابجایی محوری شفت را نسبت به محفظه در یک جهت می دهند.شفت به صورت محوری در جهت دیگر قرار دارد.
دمای عملیاتی:
رولبرینگ‌های استوانه‌ای کامل برای دمای کارکرد از -30 تا +120 درجه سانتیگراد مناسب هستند.
MOUETTE میزهای تعویض بیشتری، غلتک استوانه‌ای fag، غلتک استوانه‌ای nsk، غلتک استوانه‌ای timken، غلتک استوانه‌ای را ارائه می‌دهد.
جزئیات کامل رولبرینگ استوانه ای تک ردیفه سری SL1830:
|
کد بلبرینگ |
ابعاد | در حال بارگذاری رتبه بندی | محدود کردن سرعت | جرم | ||||||||||
| د | D | ب | d1 | D1 | E | س | rmin | دین | آمار | بار حد خستگی | محدود کردن سرعت | سرعت مرجع | ||
| Cr | کور | کور | nG | nB | ||||||||||
| میلی متر | KN | دور در دقیقه | کیلوگرم | |||||||||||
| SL183004 | 20 | 42 | 16 | 28.8 | 32.8 | 36.81 | 1.5 | 0.6 | 27.5 | 26.5 | 4.45 | 10500 | 7500 | 0.11 |
| SL183005 | 25 | 47 | 16 | 34.6 | 38.5 | 42.51 | 1.5 | 0.6 | 35 | 32 | 5.5 | 8900 | 6000 | 0.12 |
| SL183006 | 30 | 55 | 19 | 40 | 45.4 | 49.6 | 2 | 1 | 45 | 42 | 7.5 | 7600 | 5600 | 0.2 |
| SL183007 | 35 | 62 | 20 | 44.9 | 51.3 | 55.52 | 2 | 1 | 55 | 53 | 9.4 | 6700 | 4950 | 0.26 |
| SL183008 | 40 | 68 | 21 | 50.5 | 57.1 | 61.74 | 2 | 1 | 66 | 67 | 11.2 | 6000 | 4350 | 0.31 |
| SL183009 | 45 | 75 | 23 | 55.3 | 62.2 | 66.85 | 2 | 1 | 70 | 74 | 12.5 | 5500 | 4200 | 0.4 |
| SL183010 | 50 | 80 | 23 | 59.1 | 67.7 | 72.33 | 2 | 1 | 88 | 94 | 15.1 | 5100 | 3700 | 0.43 |
| SL183011 | 55 | 90 | 26 | 68.5 | 78.8 | 83.54 | 2 | 1.1 | 120 | 136 | 22.6 | 4400 | 3100 | 0.64 |
| SL183012 | 60 | 95 | 26 | 71.7 | 82.1 | 86.74 | 2 | 1.1 | 123 | 143 | 23.7 | 4200 | 3000 | 0.69 |
| SL183013 | 65 | 100 | 26 | 78.1 | 88.4 | 93.09 | 2 | 1.1 | 130 | 157 | 26 | 3900 | 2700 | 0.73 |
| SL183014 | 70 | 110 | 30 | 81.5 | 95.6 | 100.28 | 3 | 1.1 | 153 | 174 | 29.5 | 3650 | 2800 | 1.02 |
| SL183015 | 75 | 115 | 30 | 89 | 103.2 | 107.9 | 3 | 1.1 | 162 | 192 | 32.5 | 3400 | 2490 | 1.06 |
| SL183016 | 80 | 125 | 34 | 95 | 111.7 | 117.4 | 4 | 1.1 | 170 | 220 | 31 | 3150 | 2470 | 1.43 |
| SL183017 | 85 | 130 | 34 | 99.4 | 116.1 | 121.95 | 4 | 1.1 | 175 | 231 | 32 | 3000 | 2360 | 1.51 |
| SL183018 | 90 | 140 | 37 | 106.1 | 124.5 | 130.11 | 4 | 1.5 | 205 | 275 | 38 | 2800 | 2240 | 1.97 |
| SL183020 | 100 | 150 | 37 | 115.7 | 134 | 140.2 | 4 | 1.5 | 216 | 300 | 40.5 | 2600 | 2040 | 2.15 |
| SL183022 | 110 | 170 | 45 | 127.3 | 149.3 | 156.7 | 5.5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3.5 |
| SL183024 | 120 | 180 | 46 | 138.8 | 160.7 | 168.15 | 5.5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3.8 |
| SL183026 | 130 | 200 | 52 | 148.6 | 175.5 | 184.4 | 5.5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5.65 |
| SL183028 | 140 | 210 | 53 | 162.2 | 189.5 | 198.4 | 5.5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6.04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207.45 | 7 | 2.1 | 475 | 700 | 88 | 1760 | 1430 | 7.33 |
| SL183032 | 160 | 240 | 60 | 184.8 | 215.8 | 225.45 | 7 | 2.1 | 540 | 800 | 99 | 1620 | 1280 | 8.8 |
| SL183034 | 170 | 260 | 67 | 198.1 | 232.7 | 243.55 | 7 | 2.1 | 700 | 1050 | 129 | 1510 | 1120 | 12.2 |
| SL183036 | 180 | 280 | 74 | 212.2 | 249.4 | 261 | 7 | 2.1 | 810 | 1240 | 150 | 1410 | 1020 | 16.1 |
| SL183038 | 190 | 290 | 75 | 221.8 | 259 | 270.6 | 9 | 2.1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236.6 | 276.2 | 288.6 | 9 | 2.1 | 950 | 1510 | 178 | 1270 | 890 | 21.8 |
| SL183044 | 220 | 340 | 90 | 254.6 | 299.2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28.4 |
| SL183048 | 240 | 360 | 92 | 277.5 | 322.1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30.9 |
| SL183052 | 260 | 400 | 104 | 304 | 358.4 | 375.97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44.5 |
| SL183056 | 280 | 420 | 106 | 319.5 | 372.9 | 390.3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353.6 | 415.6 | 434.85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66.6 |
| SL183064-TB | 320 | 480 | 121 | 369.5 | 430.1 | 449.5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71.7 |
| SL183068-TB | 340 | 520 | 133 | 396.1 | 463.9 | 485.65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95.8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481.6 | 503.45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431.7 | 499.5 | 521.25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462.5 | 535.1 | 558.52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
