جزئیات محصول:
|
| نام: | رولبرینگ های استوانه ای شعاعی تک ردیفی | تایپ کنید: | مکمل کامل، سری SL1829 |
|---|---|---|---|
| طراحی بلبرینگ: | مجموعه غلتکی کامل، تک ردیف، یاتاقان نیمه مکان، 1 دنده در حلقه بیرونی، 2 دنده در حلقه داخلی | مواد بلبرینگ: | بلبرینگ فولاد 100Cr6، GCr15، AISI 52100 |
| اینچ/متریک: | سری متریک | آب بندی: | باز، بدون قفس |
| ترخیص داخلی شعاعی: | طبیعی | ردیف های عنصر نورد: | 1 (تک ردیف) |
| برجسته: | غلتک استوانه ای بدون قفس,غلتک استوانه ای بلبرینگ SL182912-B-XL |
||

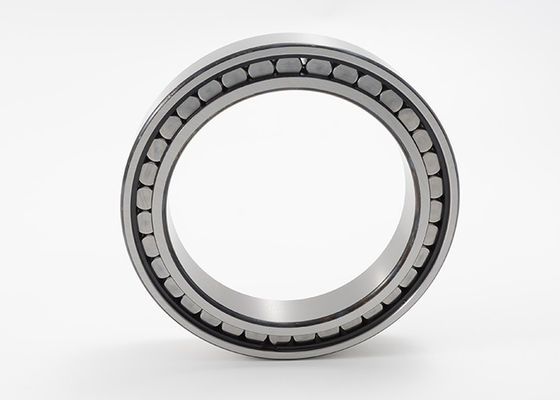

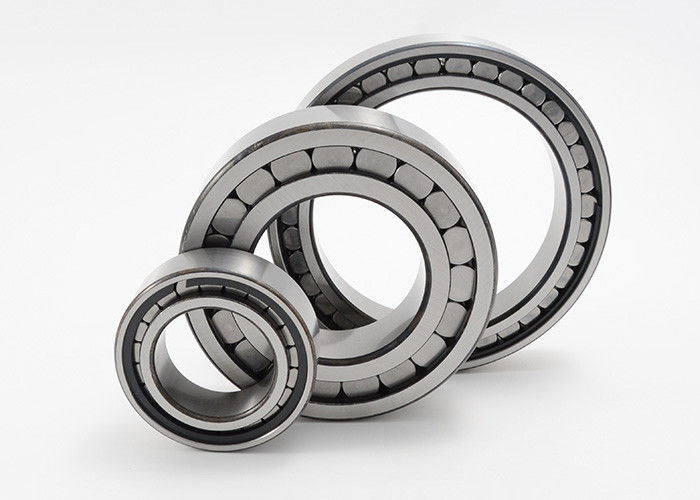

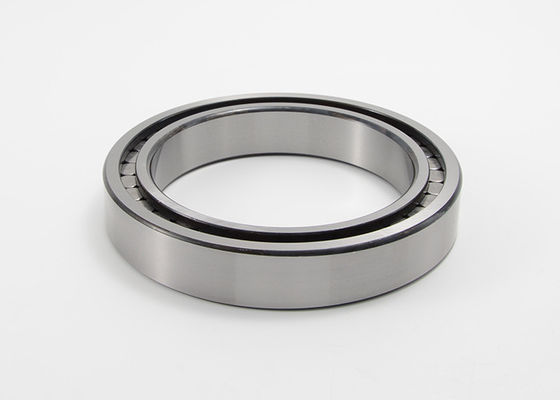

غلتک تک ردیفی کامل مکمل SL182912-B-XL NCF2912V
رولبرینگ‌های استوانه‌ای تک ردیفه کامل دارای حلقه‌های بیرونی و داخلی جامد همراه با غلتک‌های استوانه‌ای هدایت دنده هستند.از آنجایی که این یاتاقان‌ها دارای بیشترین تعداد ممکن المان‌های نورد هستند، ظرفیت حمل بار شعاعی بسیار بالایی دارند، استحکام بالایی دارند و برای طراحی‌های به خصوص فشرده مناسب هستند.با این حال، به دلیل شرایط سینماتیکی، سرعت بالایی را که در هنگام استفاده از غلتک استوانه ای با قفس ممکن است، به دست نمی آورند.
رولبرینگ های استوانه ای کامل مکمل تک ردیفه به صورت بلبرینگ های نیمه مکان یابی هستند.
بلبرینگ های نیمه مکان یابی:
بلبرینگ های نیمه مکان یابی در طراحی تک ردیفی به صورت SL1818 (بعد سری 18)، SL1829 (بعد سری 29)، SL1830 (سری بعد 30)، SL1822 (بعد سری 22) و SL1923 (سری بعد 23) موجود هستند.آنها می توانند نه تنها نیروهای شعاعی بالا بلکه نیروهای محوری را در یک جهت پشتیبانی کنند و بنابراین می توانند محورها را در یک جهت هدایت کنند.آنها به عنوان یاتاقان های غیر مکان یابی در جهت مخالف عمل می کنند.
سری SL1923 دارای تنها یک دنده در حلقه داخلی و یک مجموعه عناصر نورد خود نگهدار است.در نتیجه می توان حلقه داخلی را از یاتاقان جدا کرد.این کار نصب و جداسازی را به میزان قابل توجهی آسان می کند.
آب بندی:
رولبرینگ های استوانه ای در طرح باز عرضه می شوند.
روغن کاری:
آنها به صورت روغنی عرضه نمی شوند و می توان آنها را با روغن یا گریس از طریق سطوح انتهایی روغن کاری کرد.
مشخصات کامل رولبرینگ های استوانه ای تک ردیفه سری SL1829:
|
کد بلبرینگ |
ابعاد | در حال بارگذاری رتبه بندی | محدود کردن سرعت | جرم | ||||||||||
| د | D | ب | d1 | D1 | E | س | rmin | دین | آمار | بار حد خستگی | محدود کردن سرعت | سرعت مرجع | ||
| Cr | کور | کور | nG | nB | ||||||||||
| میلی متر | KN | دور در دقیقه | کیلوگرم | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0.29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0.31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0.49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0.52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0.55 |
| SL182917 | 85 | 120 | 22 | 96.4 | 105 | 109.58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0.81 |
| SL182918 | 90 | 125 | 22 | 102 | 110.7 | 115.75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050 | 0.84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122.25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940 | 0.86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590 | 1.73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3.77 |
| SL182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18.5 |
| SL182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32.9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34.7 |
| SL182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36.4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56.9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
