جزئیات محصول:
|
| نام: | بلبرینگ غلتکی استوانه ای نیمه مکان یابی | توضیحات رسانه ها: | غلتک استوانه ای SL1818..-E، مجموعه غلتکی کامل، تک ردیف، یاتاقان نیمه محل، 1 دنده در حلقه بیرونی، 2 د |
|---|---|---|---|
| منفذ: | سوراخ استوانه ای | مواد بلبرینگ: | 100Cr6، GCr15، AISI 52100 |
| اندازه: | سری متریک | مهر: | باز، بدون مهر و موم |
| نوع قفس: | مکمل کامل، بدون قفس | پخش داخلی شعاعی: | بازی داخلی معمولی |
| دقت، درستی: | دقت استاندارد | تثبیت حرارتی: | بدون تثبیت حرارتی - درجه حرارت تا 120 درجه سانتیگراد |
| برجسته: | غلتک های استوانه ای نیمه مکان یابی,غلتک کامل مکمل SL181872-E,غلتک کامل مکمل SL181852-E |
||

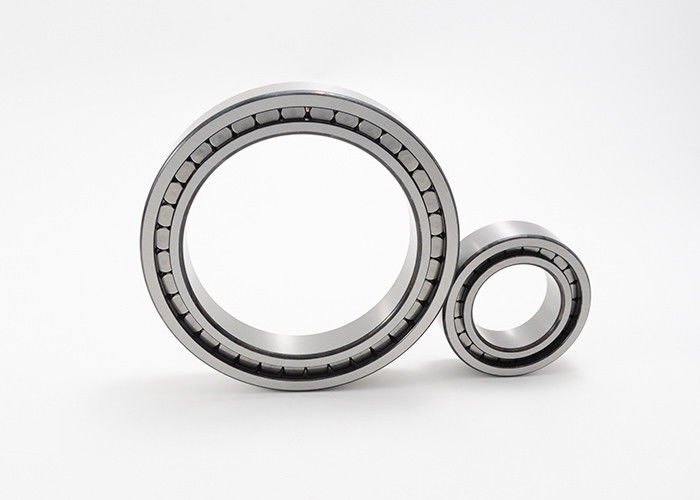

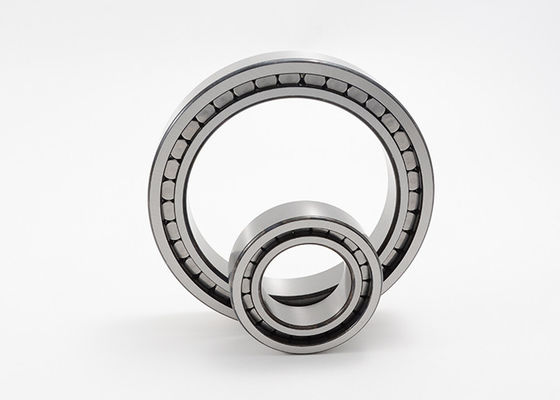

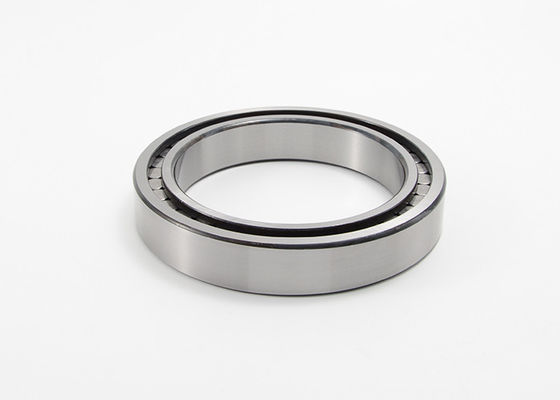

بلبرینگ غلتکی استوانه ای نیمه مکان یابی SL181872-E SL181852-E
رولبرینگ‌های استوانه‌ای تک ردیفه کامل دارای حلقه‌های بیرونی و داخلی جامد همراه با غلتک‌های استوانه‌ای هدایت دنده هستند.از آنجایی که این یاتاقان‌ها دارای بیشترین تعداد ممکن المان‌های نورد هستند، ظرفیت حمل بار شعاعی بسیار بالایی دارند، استحکام بالایی دارند و برای طراحی‌های به خصوص فشرده مناسب هستند.با این حال، به دلیل شرایط سینماتیکی، سرعت بالایی را که در هنگام استفاده از غلتک استوانه ای با قفس ممکن است، به دست نمی آورند.
SL181872-E یک یاتاقان سیلندر تک ردیفه و تمام مکمل است.این نوع بلبرینگ دارای یک حلقه بیرونی و داخلی جامد و تعداد غلتک‌های استوانه‌ای بالایی است.این غلتک ها بین دنده های حلقه ها هدایت می شوند.از آنجایی که قفس وجود ندارد، می توان از حداکثر تعداد رول استفاده کرد.در نتیجه، این بلبرینگ ها می توانند بارهای شعاعی بسیار بالایی را تحمل کنند.با این حال، حداکثر سرعت کمتر از سرعت رولبرینگ های استوانه ای با قفس است.رولبرینگ های استوانه ای تک ردیفه تمام مکمل نیز می توانند نیروهای محوری را در یک جهت پشتیبانی کنند.آنها به عنوان یاتاقان های پشتیبانی استفاده می شوند.یاتاقان های پشتیبانی امکان جابجایی محوری شفت را نسبت به محفظه در یک جهت می دهند.شفت به صورت محوری در جهت دیگر قرار دارد.
مشخصات بلبرینگ غلتکی استوانه ای نیمه مکان یابی سری SL1818:
|
کد بلبرینگ |
ابعاد | در حال بارگذاری رتبه بندی | محدود کردن سرعت | جرم | ||||||||||||
| د | دی | ب | d1 | D1 | E | س | rmin | دین | آمار | بار حد خستگی | محدود کردن سرعت | سرعت مرجع | ||||
| Cr | کور | کور | nG | nB | ||||||||||||
| میلی متر | KN | دور در دقیقه | کیلوگرم | |||||||||||||
| SL181840 | 200 | 250 | 24 | 216.6 | 231.6 | 237.6 | 2 | 1.5 | 178 | 320 | 33.5 | 1450 | 1040 | 2.57 | ||
| SL181844 | 220 | 270 | 24 | 237.3 | 252.3 | 258.5 | 2 | 1.5 | 187 | 350 | 36 | 1320 | 940 | 2.8 | ||
| SL181848-E | 240 | 300 | 28 | 260.5 | 281 | 287.5 | 2 | 2 | 265 | 490 | 51 | 1200 | 870 | 4.29 | ||
| SL181852-E | 260 | 320 | 28 | 281 | 301.5 | 308 | 2 | 2 | 275 | 530 | 54 | 1110 | 790 | 4.61 | ||
| SL181856-E | 280 | 350 | 33 | 304 | 327 | 335 | 2.5 | 2 | 355 | 670 | 69 | 1030 | 730 | 6.89 | ||
| SL181860-E | 300 | 380 | 38 | 323.5 | 350.5 | 360 | 3 | 2.1 | 455 | 840 | 86 | 960 | 680 | 9.79 | ||
| SL181864-E | 320 | 400 | 38 | 344.5 | 371.5 | 381 | 3 | 2.1 | 470 | 900 | 90 | 910 | 620 | 10.36 | ||
| SL181868-E | 340 | 420 | 38 | 365.5 | 392.5 | 402.2 | 3 | 2.1 | 485 | 960 | 94 | 860 | 570 | 10.93 | ||
| SL181872-E | 360 | 440 | 38 | 387 | 413.5 | 423.5 | 3 | 2.1 | 500 | 1010 | 98 | 810 | 530 | 11.49 | ||
| SL181876-E | 380 | 480 | 46 | 415.5 | 448 | 459 | 4 | 2.1 | 650 | 1290 | 126 | 750 | 490 | 18.87 | ||
| SL181880-E | 400 | 500 | 46 | 432 | 464.5 | 475.5 | 4 | 2.1 | 660 | 1340 | 130 | 720 | 470 | 19.81 | ||
| SL181884-E | 420 | 520 | 46 | 457 | 489.5 | 500 | 4 | 2.1 | 680 | 1420 | 135 | 690 | 430 | 20.6 | ||
| SL181888-E | 440 | 540 | 46 | 473.5 | 506 | 517 | 4 | 2.1 | 700 | 1470 | 139 | 660 | 415 | 21.54 | ||
| SL181892-E | 460 | 580 | 56 | 501.5 | 541 | 554 | 5 | 3 | 940 | 1890 | 179 | 620 | 385 | 33.21 | ||
| SL181896-E | 480 | 600 | 56 | 522 | 561 | 574.5 | 5 | 3 | 960 | 1970 | 185 | 600 | 365 | 34.53 | ||
| SL1818/500-E | 500 | 620 | 56 | 542 | 581.5 | 594.5 | 5 | 3 | 980 | 2050 | 190 | 580 | 345 | 35.73 | ||
