جزئیات محصول:
|
| نام: | کلاچ اسپراگ | نام تجاری: | خنثی / OEM |
|---|---|---|---|
| سری محصولات: | RSBW | مواد: | فولاد بلبرینگ |
| محدوده اندازه: | اندازه سوراخ ها از 20 میلی متر تا 90 میلی متر | نوع ساخت و ساز پایه: | یاتاقان آستین پشتیبانی می شود |
| روانکاری: | گریس | آب بندی: | با استفاده از حلقه های O-Ring محافظت شده مهر و موم شده است |
| برجسته: | بلبرینگ کلاچ یک طرف 90 میلی متر,بلبرینگ کلاچ یک طرف 20 میلی متر,یاتاقان بک استاپ RSBW |
||

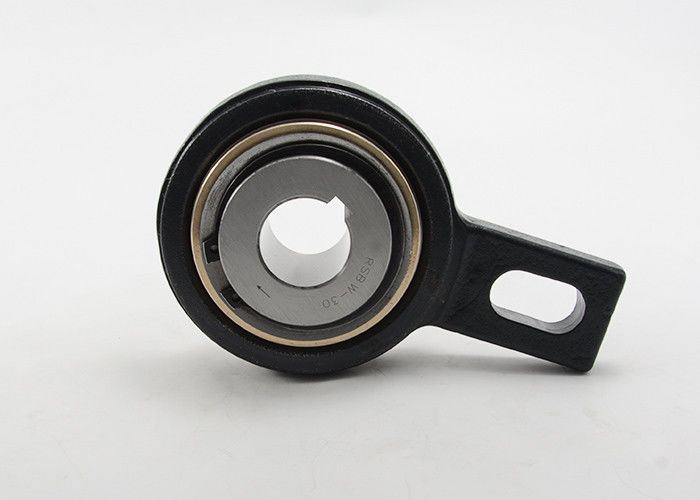

RSBW کلاچ پشتی آستین یاتاقان پشتیبانی از اسپراگ کلاچ
نوع RSBW یک چرخ آزاد از نوع اسپراگ DC است.این خودکفایی است که توسط یاتاقان‌های ساده برای سرعت‌های چرخشی پایین در مرکز قرار گرفته و با استفاده از حلقه‌های O محافظ محافظ مهر و موم شده است.
واحد روغن کاری شده برای نصب در حالت افقی یا عمودی تحویل داده می شود.این نوع که در درجه اول به عنوان پشتی استفاده می شود، ظرفیت گشتاور بالایی را با حداقل فضای مورد نیاز فراهم می کند.این طراحی امکان نصب در محیط های دشوار مانند رطوبت بالا یا مناطق پاشش آب را فراهم می کند.یک پیچ که به قسمت ثابتی از دستگاه متصل شده و از شکاف بازوی گشتاور می گذرد، توقف چرخشی را فراهم می کند.فاصله شعاعی در این پیچ باید برابر با 1-3٪ از عرض شیار باشد.بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.
پشتیبانی از یاتاقان آستین پشتی، کلاچ اسپراگ RSBW مشخصات:
| تایپ کنید | اندازه | سرعت بیش از حد | ابعاد | وزن | ||||||||
| دH7 | تیKN1) | nimax | دی | L1 | اف | E | ب | ن | L | بH11 | ||
| [mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35 میلیون | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
توجه داشته باشید:
1) تیحداکثر= 2.5 x TKN
2) کلید DIN 6885.1
نمونه نصب:
