جزئیات محصول:
|
| نام: | عنصر درج کلاچ چرخ آزاد | مواد حلقه: | فولاد بلبرینگ، سخت شده و آسیاب شده |
|---|---|---|---|
| حلقه داخلی: | کلید به ازای DIN 6885 | حلقه بیرونی: | Fit را فشار دهید |
| بهار: | Z (تنش) | با حلقه های فولادی سخت شده: | آره |
| با کلید حلقه داخلی: | آره | تحمل شفت: | k5 |
| تحمل مسکن: | H6 | پخ شفت و مسکن: | 1 میلی متر x 15 درجه |
| دمای عملیاتی: | max. حداکثر 140°C 140 درجه سانتی گراد | روانکاری: | روانکاری با روغن یا گریس. با محافظ در برابر خوردگی ارائه می شود. پر کردن گریس عملیاتی در صورت درخواس |
| برجسته: | بلبرینگ یک طرفه کلاچ 12 میلی متری,بلبرینگ یک طرفه کلاچ سخت شده,یک طرفه اسپراگ FRN 442 Z |
||

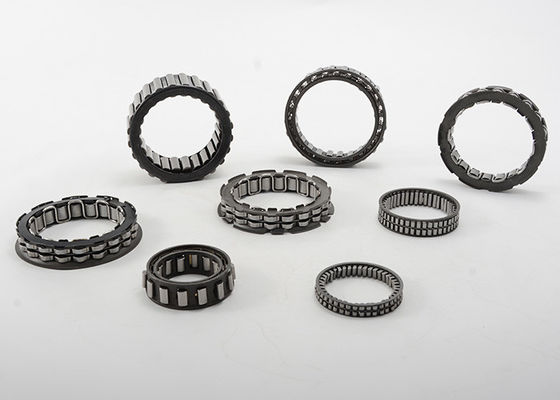

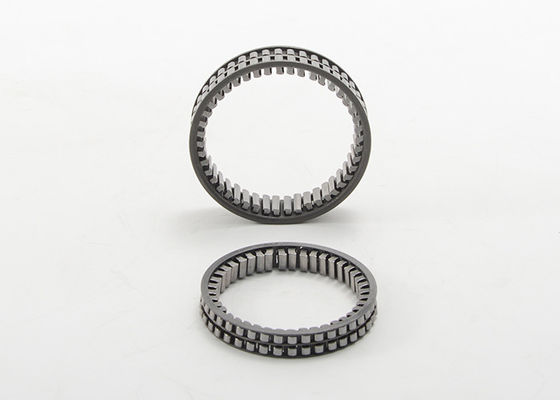

کلاچ های چرخ آزاد نوع اسپراگ یاتاقان یک طرفه المان درج با حلقه ها FRN 442 Z
سری FR و FRN از یک عنصر درج کلاچ چرخ آزاد و حلقه های رانش سخت شده و زمین تشکیل شده است.
سری: FRN
اجزاء:
درج عنصر
FE 400 Z / FE 400 M
با حلقه های Raceway
کلید حلقه داخلی
تناسب پرس حلقه بیرونی
روغن کاری:
روغن یا گریس
عرض:
12 میلی متر
دمای عملیاتی:
حداکثر140 درجه سانتی گراد
دمای بالاتربنا به درخواست
Sprag Type Clutch Freewheel Insert Element With Rings سری FRN مشخصات:
| FRN 400+ | FN 400 | FND 400 | ابعاد | گشتاور | کلاچ سرعت در دور آرام | رتبه بندی بار پایه | ||||
| د | D | nحداکثر | سی دین | سیoآمار | ||||||
| نوع توپ | نوع غلتکی | نوع توپ | نوع غلتکی | |||||||
| شماره قطعه |
[mm] [اینچ] |
[mm] [اینچ] |
[Nm] | [دور در دقیقه] |
[N] [پوند] |
[N] [پوند] |
[N] [پوند] |
[N] [پوند] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3200 *(1700) |
7,325 1646 |
7400 1663 |
3,870 870 |
6920 1,555 |
| FRN 437 Z | FN 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2800 *(1500) |
7980 1793 |
8,410 1890 |
4570 1027 |
8560 1,924 |
| FRN 442 Z | FN 442 Z | FND 442 Z | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2.2835 |
333 |
2200 *(1200) |
8690 1,953 |
9,460 2,126 |
5,640 1,267 |
10,860 2,441 |
| FRN 453 Z | FN 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | FN 459 | FND 459 |
30 1.1811 |
64 2.5197 |
414 |
2000 *(1100) |
8805 1979 |
10,560 2,373 |
6010 1,351 |
13050 2,933 |
| FRN 459 Z | FN 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2.6772 |
472 | 1900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1.5748 |
75 2.9528 |
583 |
1700 *(1000) |
9,645 2,168 |
11690 2,627 |
7,405 1664 |
15,870 3,566 |
| FRN 470 Z | FN 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1600 | ||||||
| FRN 473 Z | 545 | |||||||||
توجه داشته باشید:
1) ظرفیت های بار "C" و "C0" برای سری FR400 معتبر نیستند!
2) حداکثر فاصله شعاعی برای برنامه در انتظار سری FR 400 0.02 میلی متر.
3) فلش روی حلقه داخلی نشان می دهد: جهت بیکاری حلقه بیرونی = جهت قفل شدن حلقه داخلی.
4) *سرعت دور برای سری FND.
