جزئیات محصول:
|
| نام: | عناصر کلاچ اسپراگ با حلقه های نصب | مواد حلقه: | فولاد بلبرینگ، سخت شده و آسیاب شده |
|---|---|---|---|
| حلقه داخلی: | Fit را فشار دهید | حلقه بیرونی: | Fit را فشار دهید |
| محدودیت ها: | عنصر درج کلاچ چرخ آزاد نیاز به محدودیت های محوری در هر دو طرف دارد. | تحمل نصب: | Shaft Tolerance h5; تحمل شفت h5; Housing Tolerance H6 تحمل مسکن H6 |
| روانکاری: | Delivered with corrosion protection. با محافظ در برابر خوردگی ارائه می شود. Operati | دمای عملیاتی: | حداکثر 120 درجه سانتی گراد |
| برجسته: | بلبرینگ یک طرفه کلاچ FE 400,یاتاقان اسپراگ 10 میلی متر,یاتاقان اسپراگ 60 میلی متر |
||

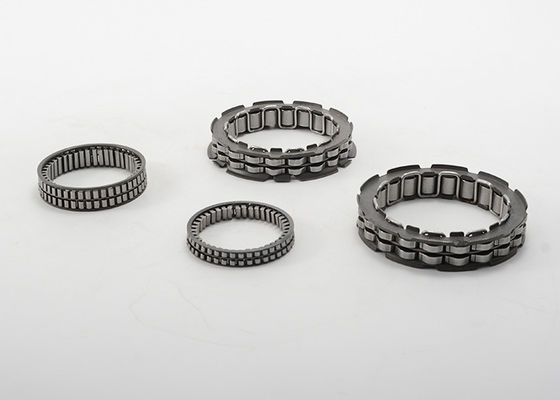

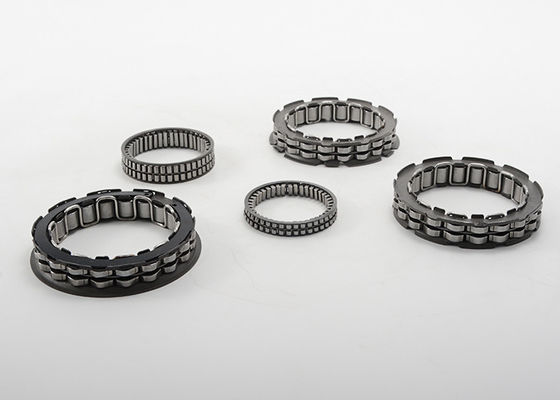

عناصر درج کلاچ اسپراگ چرخ آزاد با حلقه های نصب سری FE 400
عالی برای مقادیر زیاد و برنامه هایی که نیازی به پشتیبانی داخلی بلبرینگ ندارند
اگر به تعداد زیادی کلاچ اسپراگ نیاز دارید، محدودیت‌های هزینه محکمی دارید اما نمی‌توانید نیازهای گشتاور را فدا کنید، عناصر کلاچ اسپراگ سری 400 ما برای نیازهای شما مناسب هستند.
نکات برجسته محصول سری 400:
المان‌های کلاچ اسپراگ ما برای سوار شدن بر روی شفت آماده هستند و می‌توان از آنها برای سرریز کردن، عقب‌نشینی یا نمایه‌سازی استفاده کرد.
آنها از یک قفس، شاخه ها و یک چشمه تشکیل شده اند.فنر طوری طراحی شده است که اسپراگ ها را در تماس با شفت و محفظه نگه می دارد.
شبیه به سری FE 400 اما با حلقه‌های مسابقه سخت شده و زمینی طراحی شده‌اند که در شفت و واحد مسکن قرار می‌گیرند.اگر شفت و محفظه شما سفت و آسیاب نشده است از این سری استفاده کنید.
اجزای درج کلاچ اسپراگ چرخ آزاد با حلقه های نصب سری FE 400 مشخصات:
| تعیین | ابعاد | گشتاور | سرعت بیکار | رتبه بندی بار پایه | وزن | مورد شماره. | |||||
| د | دی | دبلیو | Tnom | nmax | سی دین | آمار شرکت | |||||
| نوع توپ | نوع غلتکی | نوع توپ | نوع غلتکی | ||||||||
| [mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | ن | ن | ن | ن | [کیلوگرم] | ||
| FR 422 M | 10 | 26 | 12 | 60 | 10100 | 4,935 | 4,960 | 2285 | 3500 | 0.03 | 300587 |
| FR 422 Z | 10 | 26 | 12 | 53 | 10100 | 0.03 | 300588 | ||||
| FR 427 M | 15 | 31 | 12 | 92 | 7400 | 6080 | 6,350 | 2785 | 5,110 | 0.04 | 300591 |
| FR 427 Z | 15 | 31 | 12 | 83 | 7400 | 0.04 | 300592 | ||||
| FR 432 M | 20 | 36 | 12 | 128 | 5900 | 6555 | 6710 | 3,175 | 5790 | 0.05 | 300593 |
| FR 432 Z | 20 | 36 | 12 | 117 | 5900 | 0.05 | 300594 | ||||
| FR 437 M | 25 | 41 | 12 | 169 | 4800 | 7,325 | 7400 | 3,870 | 6920 | 0.06 | 300595 |
| FR 437 Z | 25 | 41 | 12 | 154 | 4800 | 0.06 | 300598 | ||||
| FR 442 M | 30 | 46 | 12 | 212 | 4200 | 7980 | 8,410 | 4570 | 8560 | 0.07 | 300599 |
| FR 442 Z | 30 | 46 | 12 | 198 | 4200 | 0.07 | 300600 | ||||
| FR 448 M | 35 | 53 | 12 | 272 | 4300 | 0.09 | 300602 | ||||
| FR 448 Z | 35 | 53 | 12 | 248 | 4300 | 0.09 | 300603 | ||||
| FR 453 M | 40 | 58 | 12 | 321 | 3,400 | 8690 | 9,460 | 5,640 | 10,860 | o.io | 300605 |
| FR 453 Z | 40 | 58 | 12 | 294 | 3,400 | o.io | 300606 | ||||
| FR 463 M | 50 | 68 | 12 | 427 | 2900 | 9,295 | 10730 | 6700 | 13650 | 0.12 | 300608 |
| FR 463 Z | 50 | 68 | 12 | 394 | 2900 | 0.12 | 300610 | ||||
| FR 473 M | 60 | 78 | 12 | 539 | 2500 | 9,535 | 11590 | 7,420 | 15910 | 0.14 | 300611 |
| FR 473 Z | 60 | 78 | 12 | 496 | 2500 | 0.14 | 300613 | ||||
توجه داشته باشید:
1) گشتاور اسمی مشخص شده بر اساس سختی کافی قطعات جفت است.
2) فلش روی حلقه داخلی نشان می دهد: جهت بیکاری حلقه بیرونی = جهت قفل شدن حلقه داخلی.
3) سرعت چرخش n = درج سرعت ذاتی عنصر.
