جزئیات محصول:
|
| نام: | کلاچ توپی یک طرفه چرخ های آزاد | مواد: | فولاد با کیفیت با آلیاژ بالا |
|---|---|---|---|
| بدنه نورد: | بلبرینگ غلتکی | تعداد ردیف ها: | دو ردیف |
| جهت بارگذاری: | یاتاقان شعاعی | کروی: | بلبرینگ های غیر تراز |
| جدا از هم: | جدا نشده | کلاچ یک طرفه: | بلبرینگ کلاچ یک طرفه |
| برجسته: | بلبرینگ یک طرفه کلاچ GFK30,بلبرینگ یک طرفه چرخ آزاد,بلبرینگ یک طرفه شعاعی |
||

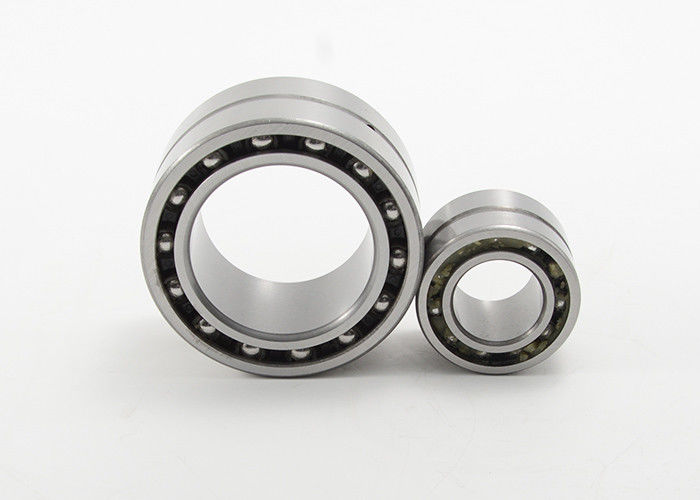

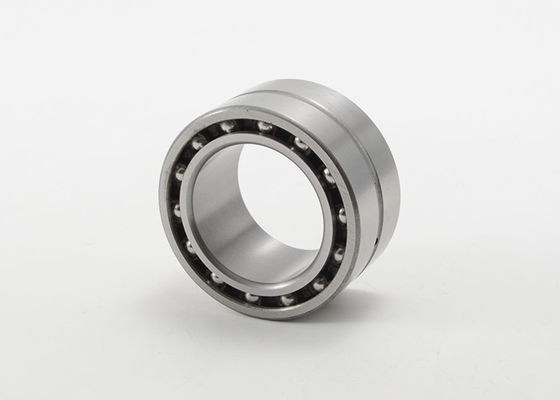

یاتاقان های یک طرفه توپ کلاچ چرخ های آزاد Sprag نوع کلاچ GFK30
مدل GFK یک کلاچ اسپراگ است که در یک بلبرینگ سری 59 یکپارچه شده است.
این طراحی ظرفیت گشتاور بالایی را برای حداقل قطر خارجی فراهم می کند.
این یک نوع یاتاقان است که با گریس روانکاری ارسال می شود.
روغن کاری حمام روغن نیز در صورتی امکان پذیر است که ابتدا گریس اصلی با شستشوی کلاچ با یک حلال مناسب پاک شود.
هر نوع روغن کاری، مهر و موم باید ارائه شود.
انتقال گشتاور باید توسط یک مجموعه مناسب پرس به داخل محفظه بیرونی سفت و سخت با تحمل R6 و روی شفت با تحمل p5 تضمین شود.
مجموع تناسب پرس در GFK نباید از فاصله داخلی مدل که در ستون ترخیص داخلی فهرست شده است تجاوز کند.
بلبرینگ های یک طرفه توپ کلاچ آزاد چرخ های آزاد، سری GFK کلاچ نوع اسپراگ:
| تایپ کنید | اندازه | سرعت های بیش از حد | سری بلبرینگ استفاده شده | رتبه بندی بار پایه | ابعاد | وزن | |||||||
| غلتک | توپ ها | غلتک | توپ ها | ||||||||||
| دین | دین | آمار | آمار | ||||||||||
| د | TKN1) | nmax2) | nmax3) | سی | سی | C0 | C0 | دی | L | r | |||
| میلی متر | نیوتن متر | دقیقه-1 | دقیقه-1 | ن | ن | ن | ن | میلی متر | میلی متر | میلی متر | کیلوگرم | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
یادداشت:
1) جحداکثر= 2.5 x TKN
2) طغیان نژاد درونی
3) غلبه نژاد درونی
نمونه نصب
