جزئیات محصول:
|
| نام: | تمام واحدهای بلوک بالش استنلس استیل | واحد مواد: | فولاد ضد زنگ برای محفظه و یاتاقان درج |
|---|---|---|---|
| نوع بلبرینگ: | نوع وظیفه سنگین | نوع مسکن: | نوع وظیفه سنگین |
| سبک مسکن: | بلوک بالشی 2 پیچ | روش نصب: | قفل پیچ را تنظیم کنید |
| بسط / عدم گسترش: | عدم گسترش | قابل روانکاری مجدد: | آره |
| انطباق با استاندارد: | ISO، JIS، استاندارد آمریکای شمالی | برنامه های کاربردی: | پردازش و بسته بندی مواد غذایی و آشامیدنی، سیستم های نوار نقاله، سیستم های آسانسور، ماشین آلات کشاورز |
| برجسته: | بلبرینگ بلوک بالشی فلنجی 2 سوراخ,بلبرینگ بلوک بالشی فلنجی,فولاد ضد زنگ |
||

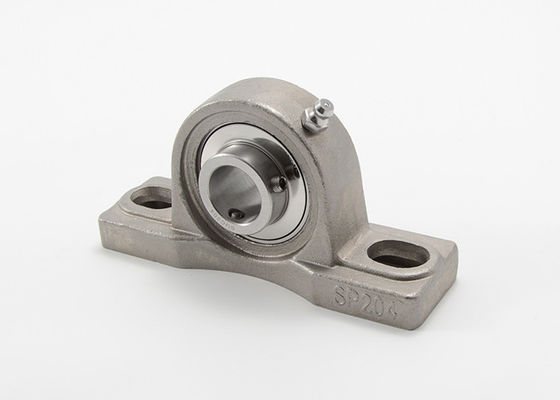

همه واحدهای بلوک بالشی فولادی ضد زنگ 2 سوراخ فلنج نوع وظیفه SUCPX05 SUCPX06
به دلیل تطبیق پذیری و مقرون به صرفه بودن، واحدهای بلبرینگ در بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرند.
واحدهای بلبرینگ شامل یک یاتاقان درج شده است که در یک محفظه نصب شده است.یاتاقان درج یک بلبرینگ شیار عمیق با سطح بیرونی کروی (محدب) و یک حلقه داخلی گسترده است که شامل مکانیزمی برای قفل کردن واحد بر روی شفت است.محفظه ها دارای یک سوراخ کروی اما مقعر هستند.
واحدهای بلبرینگ بلوک بالش MOUETTE (پلومر) از یک یاتاقان درج نصب شده در یک محفظه تشکیل شده است که می تواند به یک سطح نگهدارنده پیچ شود.طرح های مسکن واحد استاندارد شامل چدن، کامپوزیت، فولاد فشرده و مواد فولاد ضد زنگ می باشد.MOUETTE عمدتا محفظه و یاتاقان‌های درج را از فولاد ضد زنگ تولید می‌کرد.یاتاقان ها را در فولاد ضد زنگ قرار دهید، اما محفظه آن را در مواد پلاستیکی قرار دهید.
ویژگی های اصلی:
| توضیحات بلبرینگ واحد | بلبرینگ همه واحدهای بلوک بالش فولادی ضد زنگ نصب شده است |
| مواد | فولاد ضد زنگ برای محفظه و یاتاقان |
| تعداد سوراخ های نصب | 2 |
| روش نصب | پیچ تنظیم |
| سبک مسکن | بلوک بالشی فلنج 2 پیچ |
| عنصر نورد | بلبرینگ |
| بسط / عدم گسترش | عدم گسترش |
| نوع وظیفه | وظیفه ی سنگین |
| قابل روانکاری مجدد | آره |
تمام واحدهای بلوک بالشی فولادی ضد زنگ 2 سوراخ فلنج نوع وظیفه SUCPX00 مشخصات:
|
واحد بلبرینگ قسمت شماره |
بوره دیا | ابعاد (میلی متر) |
قطعه بلبرینگ شماره |
شماره قسمت مسکن |
وزن خالص (کیلوگرم) |
||||||||||
| د | ساعت | آ | ه | ب | S1 | S2 | g | دبلیو | اس | ب | |||||
| که در | میلی متر | ||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1.48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2.57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4.81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7.42 |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8.60 |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10.59 |
|
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 SUCX16-50 |
SPX16 | 13.16 |
|
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
|
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
SPX20 | 29.80 |
