جزئیات محصول:
|
| نام: | بادامک کلاچ (کلاچ بادامک یک طرفه) | دسته بندی: | بلبرینگ کلاچ |
|---|---|---|---|
| مواد بلبرینگ کلاچ: | فولاد کروم 100Cr6 | پایان سطح: | بدون درمان خاص |
| محدوده اندازه: | اندازه سوراخ از 8 میلی متر تا 150 میلی متر | نوع ساخت و ساز پایه: | نوع غلتکی بدون یاتاقان چرخ آزاد پشتیبانی می شود |
| روانکاری استاندارد: | نفت | آب بندی: | ضروری |
| برجسته: | غلتک یک طرفه NF45,غلتک رمپ یک طرفه,کلاچ بک استاپ چرخ آزاد |
||

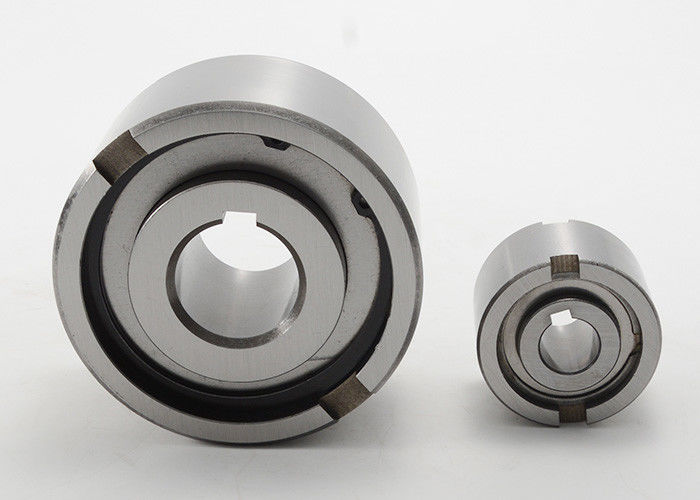

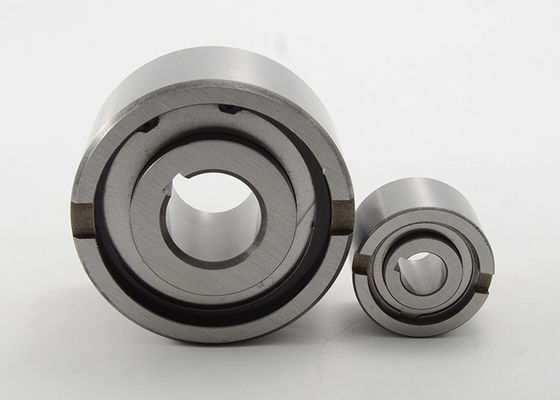

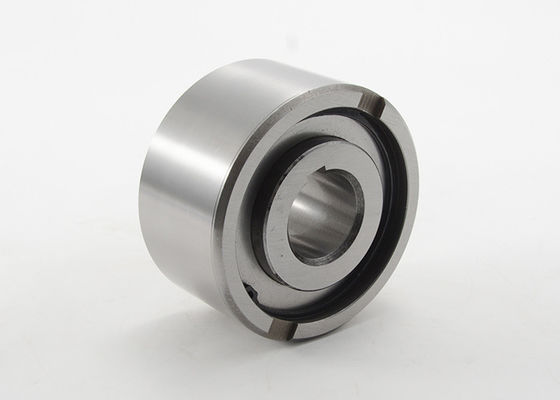

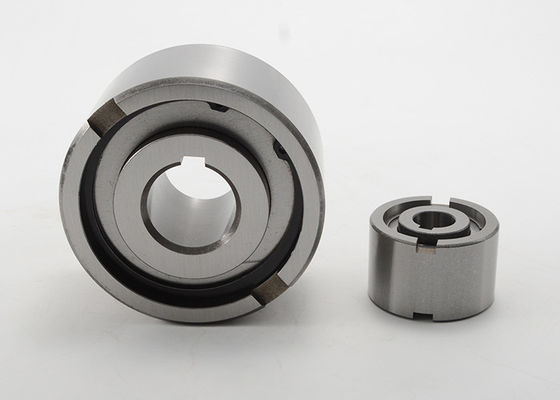

NF45 غلتکی رمپ یک طرفه کلاچ بادامک یاتاقان پشتی
نوع NF از نوع غلتکی بدون یاتاقان است.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط تاسیسات تامین شود.
روانکاری استاندارد روغن است.قطر خارجی اسمی یک بعد استاندارد بلبرینگ است.یک ترتیب معمولی این است که این نوع را در کنار یک یاتاقان با تلرانس های محفظه مشابه، همانطور که در صفحه زیر نشان داده شده است، نصب کنید.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت برای ایجاد پرس در محفظه H7* است.بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند.
اگر تلورانس هوزینگ به K6* باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید به اندازه ای قوی باشد که پس از مونتاژ منبسط نشود.
مشخصات کلاچ های یک طرفه غلتکی رمپ سری NF:
| تایپ کنید | اندازه های سوراخ | ابعاد (میلی متر) | حداکثرگشتاور (Nm) | حداکثرسرعت بیش از حد (دور در دقیقه) | وزن خالص (کیلوگرم) | |||||||
| د | دیh6 | L | دی5 | دی6 | تی | r | r1 | مسابقه درونی | نژاد بیرونی | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
