جزئیات محصول:
|
| نام: | کلاچ بادامک (بلبرینگ کلاچ بادامک یک طرفه) | مواد بلبرینگ: | فولاد با کیفیت بالا آلیاژی GCr15 |
|---|---|---|---|
| اینچ - متریک: | ابعاد متریک | پایان سطح: | بدون درمان |
| ویژگی های دیگر: | با کلید روی حلقه داخلی و دو شیار شعاعی و رو به روی حلقه بیرونی در دو طرف. | روانکاری: | سری TFS از پیش روغن کاری شده با روغن ارسال می شود. |
| محدوده دما: | approx. تقریبا -10°C to + 50°C. -10 درجه سانتیگراد تا 50+ درجه سانتیگراد. | کاربرد: | ایده‌آل برای برنامه‌های عمومی داخلی یا بیرونی که بیش از حد مسابقه دارند |
| برجسته: | کلاچ بادامک بک استاپ تک جهتی,کلاچ بادامک بک استاپ,بلبرینگ کلاچ یک طرفه TFS |
||

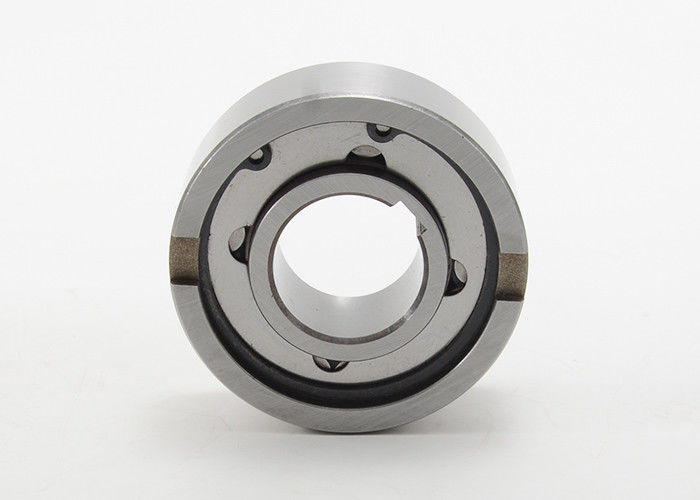

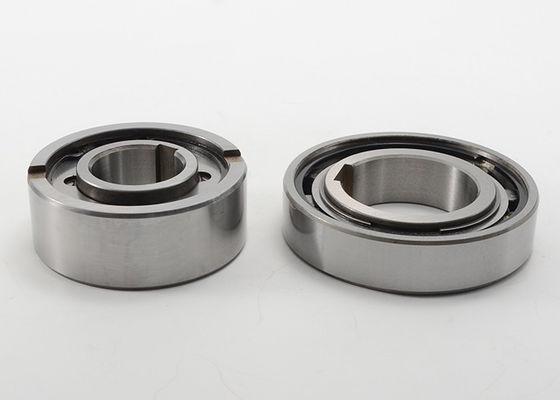

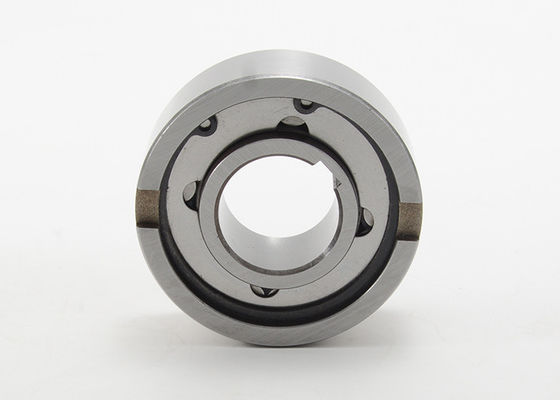

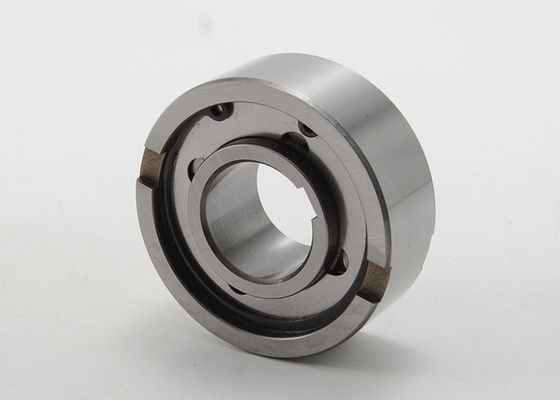

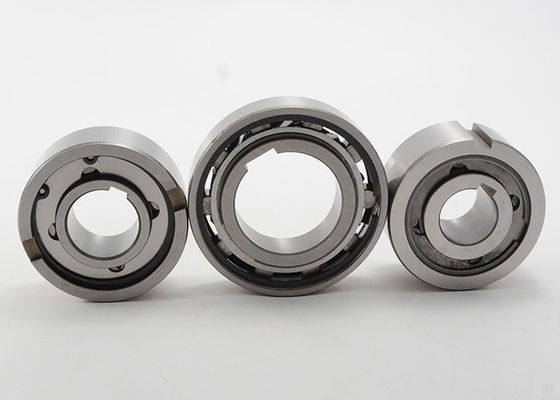

بلبرینگ کلاچ یک طرفه بادامک TFS Freewheels تک جهتی با کلیدهای
کلاچ بادامکی سری TFS یک کلاچ اسپراگ است که برای نصب پرس فیت طراحی شده است.طرح‌های نوع اسپراگ معمولاً دارای ظرفیت گشتاور بالاتری نسبت به کلاچ رمپ و غلتکی با اندازه مشابه هستند.TFS دارای دو کلید عمودی در مسابقه بیرونی برای کمک به مکان یابی است.ابعاد بیرونی مانند بلبرینگ های سری 63 است.این طراحی برای برنامه های عمومی در مسابقات داخلی یا خارجی ایده آل است.از آنجایی که سری TFS شامل یاتاقان یکپارچه نمی شود، نصب کلاچ بادامک TFS در کنار یاتاقانی که هم بارهای محوری و هم بارهای شعاعی را کنترل می کند، کاربرد معمولی است.سری TFS از پیش روغن کاری شده با روغن ارسال می شود.
راه کلید:
قطر کلید طبق DIN 6885-1 تا d=12mm می باشد.بالاتر از آن طبق DIN 6885-3.
نصب:
برای یاتاقان و چرخ آزاد، تلورانس های نصب باید یکسان باشد.تحمل مسکن توصیه شده H7.برای شفت h7.اگر تلورانس قطر داخلی محفظه برای چرخ آزاد TFS K6 باشد، هیچ کلید پری روی شیارهای صفحه انتهایی چرخ آزاد لازم نیست.در حین نصب باید دقت کرد که جهت صحیح چرخش اطمینان حاصل شود.جهت چرخش با یک فلش علامت گذاری روی چرخ آزاد نشان داده می شود.
روغن کاری:
روغن کاری.سری TFS از پیش روغن کاری شده با روغن ارسال می شود.
محدوده دما:
تقریبا-10 درجه سانتیگراد تا 50+ درجه سانتیگراد.
نسخه های دیگر در صورت درخواست
بلبرینگ کلاچ بادامک فری ویلز تک جهته کلاچ یک طرفه با Keyways سری TFS:
| نوع بلبرینگ کلاچ | اندازه های سوراخ | سوراخ کلید | ابعاد (میلی متر) | |||||||
| د | الف (عرض کلی) | B (قطر کلی) | C (شناسه مسابقه خارجی) | D (شناسه مسابقه داخلی) | E (Chamfer) | F (Chamfer) | G (عرض شکاف) | H (عمق شکاف) | ||
| TFS12 | 12 | 4 × 1.8 | 13 | 35 | 30 | 18 | 0.6 | 0.3 | 4 | 1.4 |
| TFS15 | 15 | 5 × 1.2 | 18 | 42 | 36 | 22 | 0.8 | 0.3 | 5 | 1.8 |
| TFS17 | 17 | 5 × 1.2 | 19 | 47 | 38 | 22 | 1.2 | 0.8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1.6 | 21 | 52 | 45 | 27 | 1.2 | 0.8 | 6 | 2.3 |
| TFS25 | 25 | 8 x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0.8 | 8 | 2.8 |
| TFS30 | 30 | 8 × 2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10 × 2.4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12 x 2.2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14 × 2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14 × 2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18 x 2.3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20 × 2.7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| TFS80 | 80 | 24 x 3.1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
مشخصات فنی:
| نوع بلبرینگ کلاچ | اندازه های سوراخ | حداکثرگشتاور (Nm) | گشتاور کشیدن (نیوتن متر) | حداکثرسرعت بیش از حد (دور در دقیقه) | وزن خالص (گرم) | |
| د | مسابقه درونی | نژاد بیرونی | ||||
| TFS12 | 12 | 18 | 0.040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0.060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0.110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0.180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0.190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0.210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0.420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0.460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0.560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0.600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0.870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0.910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
