جزئیات محصول:
|
| نام: | کلاچ بادامک (بلبرینگ کلاچ یک طرفه) | مواد: | بلبرینگ فولادی GCr15 |
|---|---|---|---|
| بلبرینگ پشتیبانی می شود: | آره | پایان سطح: | بدون درمان خاص |
| محدوده اندازه: | اندازه سوراخ ها از 10 میلی متر تا 45 میلی متر | ویژگی های دیگر: | ظرفیت های گشتاور بالا با عمر سایش عالی |
| روانکاری: | برای استفاده از شاخص، روغن کاری روغن توصیه می شود | کاربرد: | Requibackstop، overriding، و لباس های شاخص در صنعت |
| برجسته: | بلبرینگ کلاچ اسپراگ PB10,یاتاقان کلاچ اسپراگ بادامک,کلاچ استارت یک طرفه gcr15 |
||

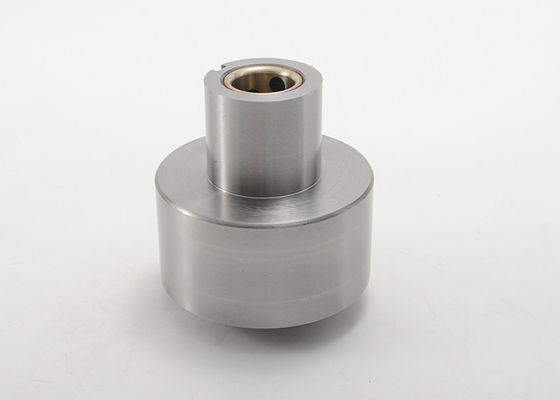

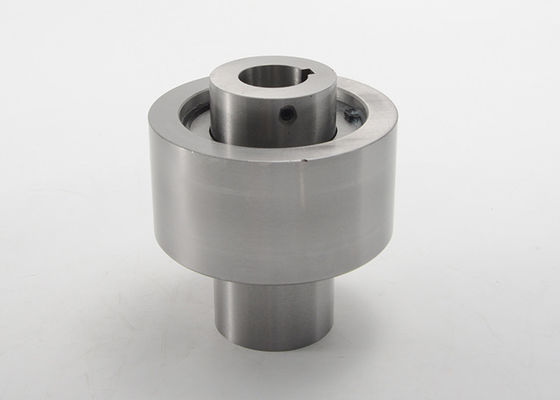

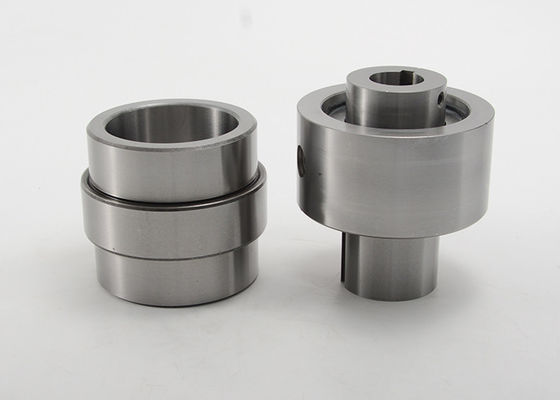

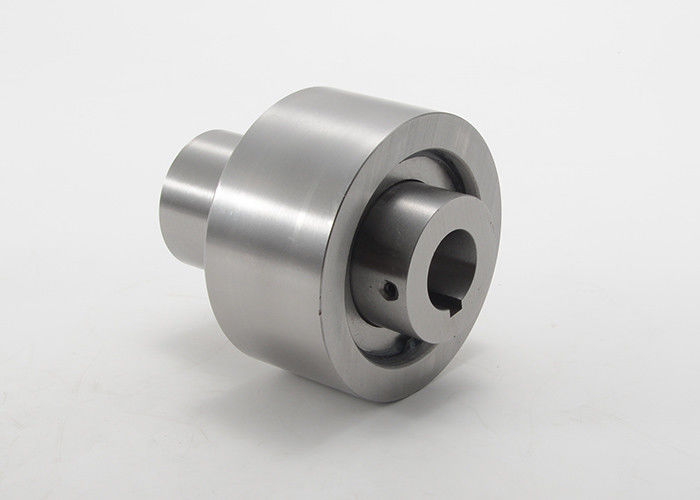

بادامک کلاچ یک طرفه کلاچ بلبرینگ اسپراگ کلاچ PB10
ویژگی های کلیدی:
نصب و استفاده
1. هم مرکز بودن نژاد داخلی و نژاد بیرونی توسط بلبرینگ ساده که بین نژاد بیرونی و شفت قرار دارد حفظ می شود.بار شعاعی که بر روی نژاد بیرونی کار می کند نیز توسط این یاتاقان ساده پشتیبانی می شود.بنابراین شافت باید از طریق انتهای مسابقه بیرونی کلاچ کشیده شود.
2. از کلاچ بادامک سری PB به عنوان کوپلینگ استفاده نکنید.هنگام اتصال دو شفت با یک کوپلینگ انعطاف پذیر استفاده کنید.
3. درایو مسابقه داخلی سمت راست (RH) یا دست چپ (LH) را که از انتهای مشخص شده با فلش در تصویر بالا مشاهده می شود، مشخص کنید.قبل از چرخش کلاچ درست بودن چرخش کلاچ را بررسی کنید.
4. برای استفاده شاخص، روغن کاری روغن توصیه می شود.
5. کلید مورد استفاده باید مطابق با JIS B1301-1959 باشد
6. بار رانش باید توسط دستگاه های دیگر پشتیبانی شود، نه توسط بادامک کلاچ.
7. سوراخ عضو رانده، مانند چرخ دنده روی قاب بیرونی کلاچ، باید تحمل H6 یا H7 استاندارد JIS را داشته باشد.
بادامک کلاچ یک طرفه کلاچ بلبرینگ اسپراگ سری PB ابعاد:
| تایپ کنید | اندازه های سوراخ | سوراخ کلید | ابعاد (میلی متر) | اندازه کلید بیرونی | |||||||
| د | آ | ب | C (h7) | دی | E | اف | جی | ک | L | ||
| PB3 | 10 | 4 × 1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 × 2.5 | 16 |
| PB5 | 16 | 5 × 2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 x 3.0 | 20 |
| PB6 | 20 | 5 × 2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41.0 | 5x 3.0 | 27 |
| PB8 | 25 | 7x 3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42.0 | 7 × 4.0 | 27 |
| PB10 | 31.5 | 10×3.5 | 92 | 95 | 60 | 41 | 60 | 37 | 44.0 | 10×4.5 | 28 |
| PB12 | 40 | 10×3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10×4.5 | 29 |
| PB14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12×4.5 | 30 |
| تایپ کنید | اندازه های سوراخ | حداکثرگشتاور (Nm) | گشتاور کشیدن (نیوتن متر) | حداکثرسرعت بیش از حد (دور در دقیقه) | حداکثرنمایه سازی (cpm) | اندازه پلاگین پرکننده روانکاری x گام | وزن خالص (کیلوگرم) | |
| د | مسابقه درونی | نژاد بیرونی | ||||||
| PB3 | 10 | 29.4 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.23 |
| PB5 | 16 | 147 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.58 |
| PB6 | 20 | 382 | 0.196 | 1500 | 800 | 150 | M6 x P1.0 | 1.1 |
| PB8 | 25 | 568 | 0.294 | 1200 | 650 | 150 | M6 x P1.0 | 1.6 |
| PB10 | 31.5 | 843 | 0.392 | 1000 | 400 | 150 | M6 x P1.0 | 2.5 |
| PB12 | 40 | 1530 | 0.392 | 800 | 300 | 150 | M6 x P1.0 | 3.6 |
| PB14 | 45 | 2110 | 0.588 | 700 | 300 | 150 | M6 x P1.0 | 6.0 |
