جزئیات محصول:
|
نام: | کلاچ بادامک سری BB | ساخت و ساز: | سپر فلزی در یک طرف، نگهدارنده در طرف دیگر. |
---|---|---|---|
مواد: | فولاد با کیفیت با آلیاژ بالا | راه کلید: | کد را با پسوند "K" تایپ کنید، دارای keyway است |
آب بندی: | آره | محدوده اندازه: | اندازه سوراخ از 8 میلی متر تا 200 میلی متر |
فلش در مسابقه داخلی: | بله، فلش روی مسابقه داخلی جهت درگیر شدن مسابقه داخلی را نشان می دهد. | . . Operating temperature range محدوده دمای عملیاتی: | -30 درجه سانتیگراد تا +100 درجه سانتیگراد |
برجسته: | بلبرینگ یک طرفه کلاچ بیش از حد,بلبرینگ یک طرفه کلاچ سری BB,یاتاقان کلاچ استارت عمومی |

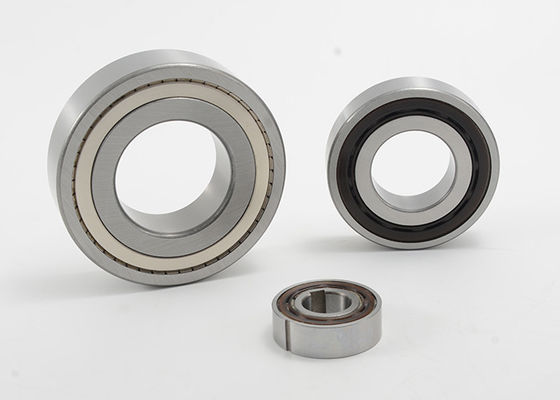

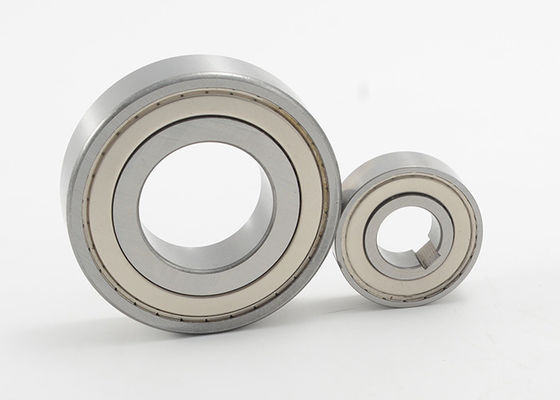

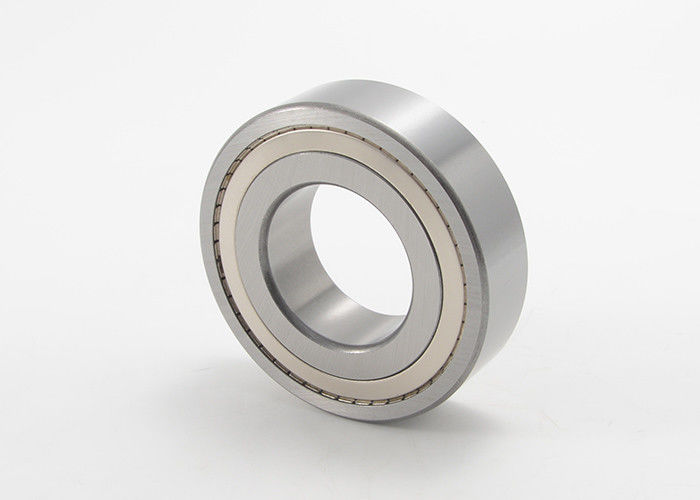

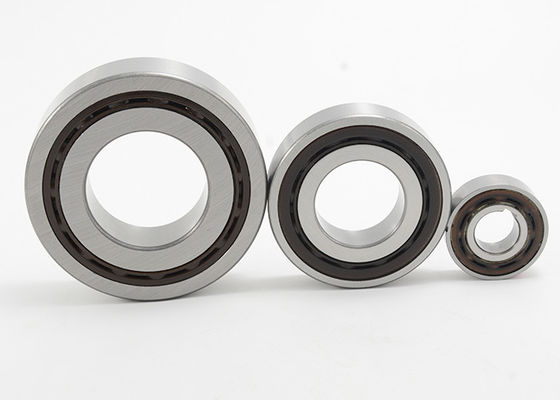

بلبرینگ کلاچ یک طرفه سری BB بادامک اوررانینگ و عمومی
کلاچ های بادامکی سری BB ترکیبی از یک بلبرینگ سری 62 و یک کلاچ سبک بادامکی هستند.این واحدها برای کاربردهای پرس فیت طراحی شدهاند و در پنج نوع مختلف، ترکیبی از محافظ فلزی یا نوع مهر و موم شده محافظ گرد و غبار و با یا بدون کلیدهای روی سطح داخلی و/یا بیرونی موجود میباشند تا امکان انعطافپذیری در طراحی و کاربرد را فراهم کنند.واحدهای سری BB دارای روغن کاری شده با گریس هستند، اما سبک محافظ فلزی را می توان برای روغن کاری حمام روغن اقتباس کرد.
اطلاعات کلی نصب و استفاده برای کلاچ بادامک نوع بلبرینگ
1. نوع بلبرینگ سری کلاچ بادامک برای نصب مناسب پرس طراحی شده است.
2. سری BB-1K و BB-2GD 1K دارای یک کلید در مسابقه داخلی هستند.کلیدهای به جز سایز 25 توسط DIN 6885 تولید می شوند. 3، BB40-1K و BB40-2GD 1K توسط DIN 6885 تولید می شوند. 1.
3. سری BB-2K دارای یک کلید در هر دو نژاد داخلی و خارجی است.
4. ابعاد تداخل صحیح در شفت و محفظه باید حفظ شود تا حداکثر عملکرد بلبرینگ و کلاچ به دست آید.
5. برای تلرانس شفت و محفظه برای هر سری به جدول صفحه بعد مراجعه کنید.
6. سری BB-2GD و BB-2GD 1K دارای مهر و موم مخصوص لب برای محافظت موثر در برابر گرد و غبار هستند.
7. فلش روی مسابقه داخلی جهت درگیر شدن مسابقه داخلی را نشان می دهد.
8. برای نصب کلاچ، از یک ابزار پرس با قطر مناسب استفاده کنید تا فشار یکنواختی را روی کل سطح داخلی و خارجی وارد کنید.
9. از ضربه زدن یا ضربه زدن به کلاچ خودداری کنید.
10. مطمئن شوید که محفظه دارای استحکام کافی برای تحمل فشار مورد نیاز برای نصب پرس فیتینگ کلاچ است.
11. محدوده دمای عملیاتی: -30 درجه سانتیگراد تا +100 درجه سانتیگراد (برای دمای بیش از این محدوده با ما مشورت کنید).
روانکاری
1. از آنجایی که قبل از تحویل گریس زده شده است، نیازی به استفاده و گریس قبل از استفاده نیست.
2. اگر کلاچ با روان کننده روغن استفاده می شود، روغن کاری روغن باید همیشه در داخل واحد اعمال شود.
3. از گریس ها یا روان کننده ها با افزودنی های EP استفاده نکنید.
مثال نحوه سفارش کد: یونیت پایه کلاچ بادامک سری BB
سلسله | اندازه (شناسه سوراخ) | ساخت و ساز | مشخصات فنی | |||
سری بلبرینگ | داخل دیا. | ظرفیت گشتاور | ||||
پوند فوت | (Nm) | |||||
BB: ایده آل برای کاربردهای عمومی | 15 | خالی: سپر فلزی در یک طرف، نگهدارنده در طرف دیگر | 6202 | 15 میلی متر | 21 | (29) |
17 | 6203 | 17 میلی متر | 32 | (43) | ||
20 | 6204 | 20 میلی متر | 45 | (61) | ||
25 | 6205 | 25 میلی متر | 58 | (78) | ||
30 | 6206 | 30 میلی متر | 103 | (140) | ||
35 | 6207 | 35 میلی متر | 128 | (173) | ||
40 | 6208 | 40 میلی متر | 192 | (260) |
مثال نحوه سفارش کد: سری BB بادامک کلاچ با کلید و جا کلیدی
سلسله | اندازه (شناسه سوراخ) | راه کلید | مشخصات کلیدی | |
مسابقه درونی طول bxhx |
نژاد بیرونی b' x h' x طول |
|||
BB: ایده آل برای کاربردهای عمومی | 15 |
K: سپر فلزی در یک طرف، نگهدارنده در طرف دیگر.کلید روی قطر داخلی کلاچ بادامک.شامل کلید
KK: سپر فلزی در یک طرف، نگهدارنده در طرف دیگر.کلید روی قطر داخلی و خارجی کلاچ بادامک.شامل هر دو کلید
|
5 × 3 × 11 | 2×2×11 |
17 | 5 × 3 × 12 | 2*2*12 | ||
20 | 6 × 4 × 14 | 3×3×14 | ||
25 | 8 × 5 × 15 | 6 × 4 × 15 | ||
30 | 8 × 5 × 16 | 6*4*16 | ||
35 | 10*6*17 | 8 × 5 × 17 | ||
40 | 12*8*22 | 10 × 6 × 22 |
نمونه نحوه سفارش کد: سری BB بادامک کلاچ با مهر و موم لاستیکی
سلسله | اندازه (شناسه سوراخ) | ساخت و ساز | مشخصات فنی | |||
سری بلبرینگ | داخل دیا. | ظرفیت گشتاور | ||||
پوند فوت | (Nm) | |||||
BB: ایده آل برای کاربردهای عمومی | 15 | GD: مهر و موم لاستیکی در دو طرف | 6202 | 15 میلی متر | 21 | (29) |
17 | 6203 | 17 میلی متر | 32 | (43) | ||
20 | 6204 | 20 میلی متر | 45 | (61) | ||
25 | 6205 | 25 میلی متر | 58 | (78) | ||
30 | 6206 | 30 میلی متر | 103 | (140) | ||
35 | 6207 | 35 میلی متر | 128 | (173) | ||
40 | 6208 | 40 میلی متر | 192 | (260) |
مثال نحوه سفارش کد: سری BB بادامک کلاچ با مهر و موم لاستیکی و جا کلیدی
سلسله | اندازه (شناسه سوراخ) | ساخت و ساز | راه کلید | مشخصات کلیدی | |
مسابقه درونی طول bxhx |
نژاد بیرونی b' x h' x طول |
||||
BB: ایده آل برای کاربردهای عمومی | 15 |
GD: مهر و موم لاستیکی در دو طرف
|
K: کلید روی قطر داخلی کلاچ بادامک و شامل کلید | 5 × 3 × 11 | 2×2×11 |
17 | 5 × 3 × 12 | 2*2*12 | |||
20 | 6 × 4 × 14 | 3×3×14 | |||
25 | 8 × 5 × 15 | 6 × 4 × 15 | |||
30 | 8 × 5 × 16 | 6*4*16 | |||
35 | 10*6*17 | 8 × 5 × 17 | |||
40 | 12*8*22 | 10 × 6 × 22 |
ابعاد کلاچ بادامک سری BB:
تایپ کنید | آ | ب | سی | D (شناسه مسابقه خارجی) | r | تحمل بارها | |||
BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | پویا (N) | استاتیک (N) | ||||
BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | 3230 |
BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
مشخصات فنی:
تایپ کنید | ظرفیت گشتاور (نیوتن متر) | گشتاور کشیدن (نیوتن متر) | حداکثرسرعت بیش از حد (دور در دقیقه) | وزن خالص (گرم) | |||
BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | مسابقه درونی | نژاد بیرونی | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
BB15 | 29 | 0.010 | 0.040 | 3600 | 2000 | 50 | 70 |
BB17 | 43 | 0.010 | 0.050 | 3500 | 1900 | 80 | 100 |
BB20 | 61 | 0.014 | 0.055 | 3000 | 1600 | 120 | 150 |
BB25 | 78 | 0.017 | 0.055 | 2500 | 1400 | 150 | 200 |
BB30 | 140 | 0.030 | 0.058 | 2000 | 1100 | 230 | 280 |
BB35 | 173 | 0.034 | 0.060 | 1800 | 1000 | 320 | 410 |
BB40 | 260 | 0.040 | 0.080 | 1800 | 900 | 400 | 600 |
ابعاد کلید و شکاف کلید:
تایپ کنید | ب2js10 | t1 | t2 | ب1js9 | تی | کلید مسابقه داخلی | کلید مسابقه بیرونی | |
BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
BB15-2K-K | - | 2.0 | 0.6 | 5 × 3 × 11 | 2×2×11 | |||
BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
BB17-2K-K | - | 2.0 | 1.0 | 5 × 3 × 12 | 2*2*12 | |||
BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
BB20-2K-K | - | 3.0 | 1.5 | 6 × 4 × 14 | 3×3×14 | |||
BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
BB25-2K-K | - | 6.0 | 2.0 | 8 × 5 × 15 | 6 × 4 × 15 | |||
BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
BB30-2K-K | - | 6.0 | 2.0 | 8*5*16 | 6*4*16 | |||
BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
BB35-2K-K | - | 8.0 | 2.5 | 10*6*17 | 8x5x17 | |||
BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
BB40-2K-K | - | 10.0 | 3.0 | 12×8×22 | 10*6*22 |
مثال نحوه سفارش کد: سری BB بادامک کلاچ با کلید و جا کلیدی
سلسله | اندازه (شناسه سوراخ) | راه کلید | مشخصات کلیدی | |
مسابقه درونی طول bxhx |
نژاد بیرونی b' x h' x طول |
|||
BB: ایده آل برای کاربردهای عمومی | 15 |
K: سپر فلزی در یک طرف، نگهدارنده در طرف دیگر.کلید روی قطر داخلی کلاچ بادامک.شامل کلید
KK: سپر فلزی در یک طرف، نگهدارنده در طرف دیگر.کلید روی قطر داخلی و خارجی کلاچ بادامک.شامل هر دو کلید
|
5 × 3 × 11 | 2×2×11 |
17 | 5 × 3 × 12 | 2*2*12 | ||
20 | 6 × 4 × 14 | 3×3×14 | ||
25 | 8 × 5 × 15 | 6 × 4 × 15 | ||
30 | 8 × 5 × 16 | 6*4*16 | ||
35 | 10*6*17 | 8 × 5 × 17 | ||
40 | 12*8*22 | 10 × 6 × 22 |
