جزئیات محصول:
|
| نام: | کلاچ اسپراگ (کلاچ بادامک یک طرفه) | مواد بلبرینگ: | فولاد با کیفیت با آلیاژ بالا |
|---|---|---|---|
| نوع بلبرینگ: | بلبرینگ کلاچ یک طرفه | راه کلید در Bore: | DIN6885.3 اینچ |
| Keyway در مسابقه بیرونی: | بر اساس برگه مشخصات | نوع روغن کاری: | گریس |
| اینچ - متریک: | سری متریک | دمای عملیاتی: | 21 تا 140 درجه فارنهایت (6- تا 60 درجه سانتی گراد) |
| برجسته: | یاتاقان یک طرفه کلاچ استارت بیش از حد,بلبرینگ یک طرفه کلاچ شاخص,بلبرینگ یک طرفه کلاچ CSK20PP |
||

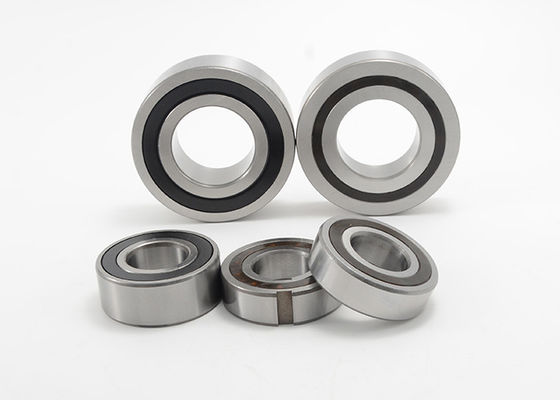

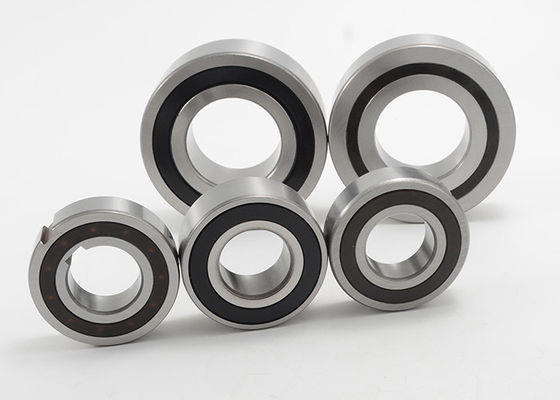

کلاچ های اسپراگ یاتاقان عقب نشینی نمایه سازی بیش از حد با کلید CSK20PP
بلبرینگ Sprag Clutch One Way را می توان به عنوان چرخ آزاد استفاده کرد و می توان از آن در برنامه های Backstop، Overrunning یا Index استفاده کرد.یاتاقان های چرخ آزاد با توانایی آنها در چرخش فقط در یک جهت و بنابراین انتقال گشتاور در حالی که عکس العمل صفر دارند مشخص می شود.آنها پر از گریس عرضه می شوند و نگهداری کمی دارند.گشتاور در قسمت داخلی و خارجی توسط یک راه کلید خارجی به محفظه و روی شفت توسط یک راه کلید داخلی منتقل می شود.
CSK..P
CSK..P دارای ساختار و ابعاد بیرونی مشابه با نوع CSK است، اما دارای یک کلید در مسابقه داخلی است.این کلاچ‌ها را می‌توان بر روی شافتی با تحمل k6 توصیه‌شده نصب کرد و سطح بیرونی باید در یک محفظه سفت با تحمل N6 توصیه‌شده فشرده شود.محفظه و قطر شفت حاصل باید بررسی شود تا اطمینان حاصل شود که یاتاقان دارای فاصله شعاعی کافی است.
CSK..PP

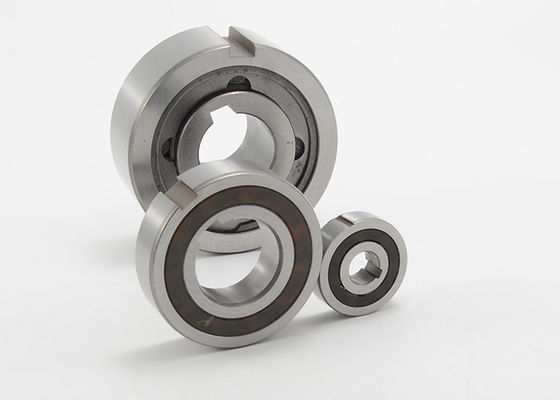

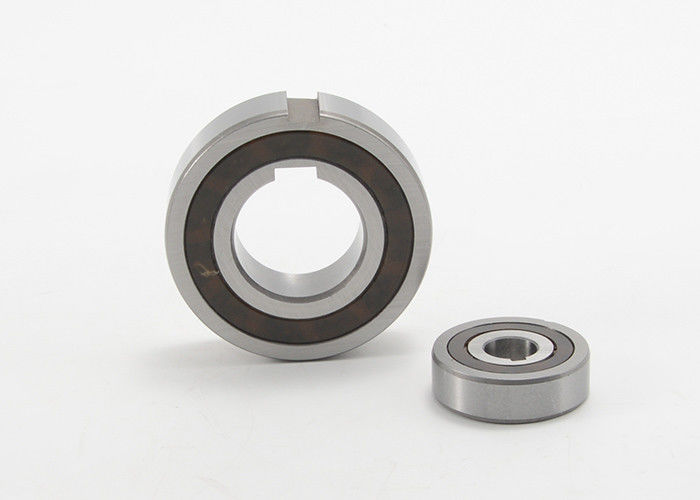

CSK..PP دارای یک کلید در هر دو نژاد درونی و بیرونی است.تلورانس های نصب توصیه شده k6 روی شفت و K6 در محفظه صلب است.تلرانس h6 روی شفت یا H6 در محفظه نیز برای مونتاژ مناسب پرس سبک قابل قبول است.همیشه بررسی کنید که بلبرینگ دارای فاصله شعاعی کافی باشد.دمای کارکرد: 21 تا 140 درجه فارنهایت (6- تا 60 درجه سانتی گراد).گریس های ویژه برای دمای عملیاتی موجود است: -40 تا 212 درجه فارنهایت (40- تا 100 درجه سانتی گراد)
چیدمان نصب معمولی
کلاچ های مدل CSK..P باید توسط حلقه گیر، یقه تنظیم، اسپیسر و غیره که توسط مشتری عرضه می شود به شفت محکم شوند.کلاچ های مدل CSK..PP دارای یک صندلی کلید در هر دو مسابقه هستند و باید توسط حلقه گیر، یقه ست، فاصله دهنده و غیره که توسط مشتری ارائه می شود، محکم شوند.
طراحی بیش از حد، نمایه سازی، پوشش پشتی یاتاقان (سری 62)، مشخصات کلاچ اسپراگ:
| تایپ کنید | سری بلبرینگ | ابعاد (میلی متر) | تحمل بارها | حداکثرسرعت بیش از حد (RPM) | ظرفیت گشتاور (نیوتن متر) | وزن خالص (کیلوگرم) | مقاومت پس از اجرا (Ncm) | |||
| د | دی | L | پویا (kN) | استاتیک (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0.040 | 0.7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40P | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40PP | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0.050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 85 | 0.175 | 6.0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0.270 | 7.5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10.0 |
