جزئیات محصول:
|
| نام: | کلاچ اسپراگ | نوع کلاچ: | کلاچ اسپراگ |
|---|---|---|---|
| برنامه کلاچ: | عقب نشینی، نمایه سازی، بیش از حد | پشتیبانی بلبرینگ: | توپ |
| راه کلید در Bore: | هیچکدام در | Keyway در مسابقه بیرونی: | هیچ یک |
| نوع روغن کاری: | گریس | مواد بلبرینگ: | فولاد کروم 100Cr6 |
| برجسته: | یاتاقان کلاچ استارت یک طرفه,یاتاقان کلاچ استارت یک طرفه,یاتاقان کلاچ استارت یک طرفه |
||

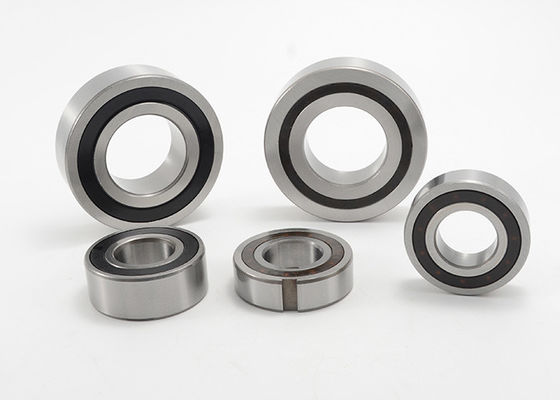

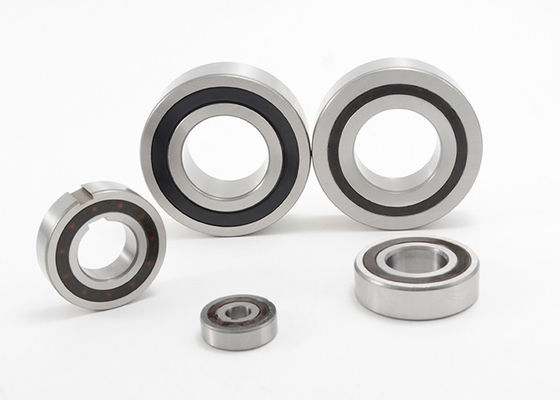

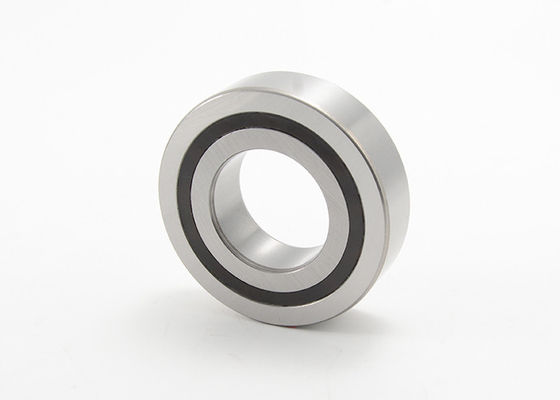

یک طرفه کلاچ اوررانینگ ایندکس با استاپ بلبرینگ اسپراگ کلاچ CSK20
CSK
نوع CSK یک کلاچ اسپراگ است که در یک بلبرینگ سری 62 (به جز سایزهای 8 و 40) یکپارچه شده است.
این بلبرینگ پشتیبانی می شود، گریس روانکاری شده و در برابر گرد و غبار بزرگتر از قطر 0.012 اینچ (.3 میلی متر) محافظت می شود.استفاده از مهر و موم های اضافی از نوع نایلوس مخصوصاً زمانی که دمای کار از 122 درجه فارنهایت (50 درجه سانتیگراد) فراتر رود توصیه می شود.
روغن کاری حمام روغن نیز در صورتی امکان پذیر است که گریس اصلی ابتدا با استفاده از یک حلال مناسب شسته شود.
انتقال گشتاور توسط یک مجموعه مناسب پرس به داخل محفظه بیرونی سفت و سخت با تلرانس توصیه شده N6 و روی شفت با تحمل n6 توصیه شده تضمین می شود.محفظه و قطر شفت حاصل باید بررسی شود تا اطمینان حاصل شود که یاتاقان دارای فاصله شعاعی کافی است.
فاصله شعاعی بلبرینگ اولیه در C5 تنظیم شده است و در صورت استفاده از تناسب پرس همانطور که مشخص شده است کاهش می یابد.
یک نژاد ممکن است چسبانده شود.اگر قرار باشد هر دو مسابقه چسبانده شوند، عملکرد کاهش می یابد یا فاصله یاتاقان C3 ضروری است.
دمای کارکرد: 21 تا 140 درجه فارنهایت (6- تا 60 درجه سانتی گراد).
گریس ویژه موجود برای دمای عملیاتی: -40 تا 212 درجه فارنهایت (40- تا 100 درجه سانتیگراد)

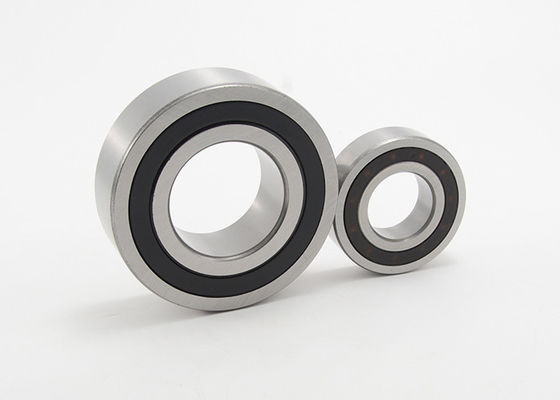

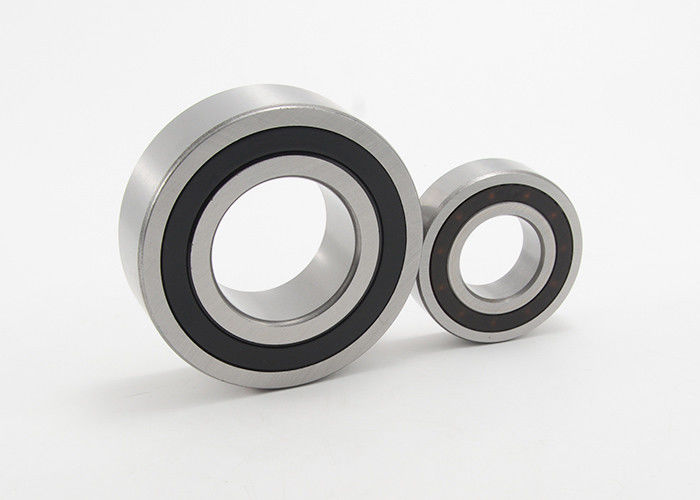

CSK..2RS
کلاچ های CSK..2RS 0.197 اینچ (5 میلی متر) عریض تر از یاتاقان های سری 62 استاندارد هستند، زیرا به آب بند لبه ای برای کاربردهای شستشو مجهز هستند.
مشخصات کلاچ یک طرفه اوررانینگ ایندکس یاتاقان اسپراگ:
| تایپ کنید | سری بلبرینگ | ابعاد (میلی متر) | تحمل بارها | حداکثرسرعت بیش از حد (RPM) | ظرفیت گشتاور (نیوتن متر) | وزن خالص (کیلوگرم) | مقاومت پس از اجرا (Ncm) | |||
| د | D | L | پویا (kN) | استاتیک (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0.040 | 0.7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| CSK40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0.050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0.175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0.270 | 7.5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0.055 | 0.9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0.065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0.100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0.180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0.260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0.415 | 5.8 |
